GN 2426

Laufrollen

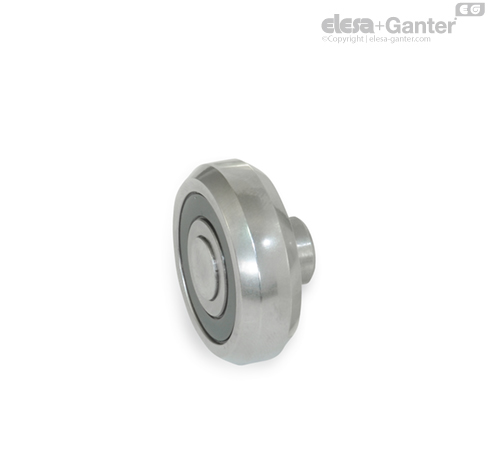

Laufrollen GN 2426 eignen sich in Verbindung mit Laufschienen GN 2422 zum Aufbau von individuellen und platzsparenden Laufrollenführungen.

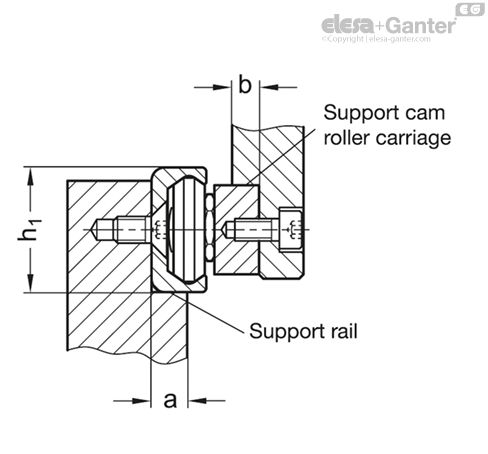

Die Außenflächen der Laufrollen sind leicht ballig profiliert, so dass sich in Verbindung mit den entsprechend geformten Festlagerlaufschienen (Form XT oder XV) ein präziser, linearer, über vier Berührungspunkte abrollender Lauf ergibt. Für Loslagerlaufschienen (Form UT oder UV) gilt dasselbe, bei jedoch nur zwei Berührungspunkten.

In Verbindung mit der Laufschiene können Spielfreiheit oder Vorspannung mehrerer Rollen bei der Montage vom Anwender durch die Verwendung der exzentrisch verstellbaren Laufrolle (Form E) bestimmt werden, ein dazu benötigter Gabelschlüssel ist unter der Norm GN 2424.1 getrennt lieferbar.

Die abgedichteten und auf Lebensdauer geschmierten Laufrollen stellen eine hohe Laufleistung sicher.

• Laufrollenführungen

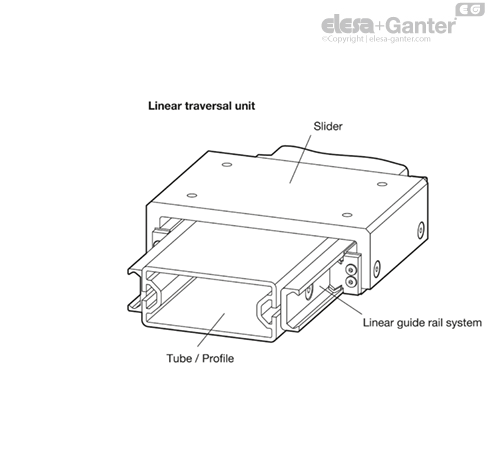

Laufrollenführungen ermöglichen eine zuverlässige und wirtschaftliche lineare Bewegung von Baugruppen. Sie zeichnensich durch wartungsarmen Betrieb, lange Lebensdauer, dynamisches Laufverhalten sowie einen geräuscharmen Lauf aus.Durch diese Eigenschaften werden Laufrollenführungen zu unverzichtbaren Komponenten für leistungsfähige und sichereVorrichtungen und Anlagen mit niedrigem Energiebedarf.

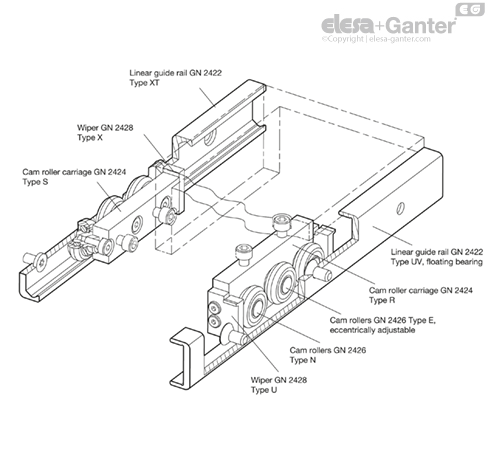

Das Programm umfasst alle benötigten Komponenten für den Aufbau von Laufrollenführungen die kompakt und montagefreundlich sind. Grundsätzlich bestehen alle Laufrollenführungen aus einer äußeren Laufschiene in der sich innenliegend Laufrollen bzw. Rollenläufer bewegen.

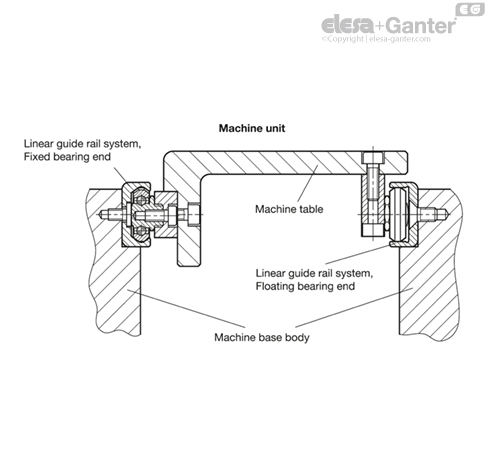

Laufschienen stellen die Grundlage von Laufrollenführungen dar. Sie können als Fest- oder Loslagerversion ausgeführt sein,wobei die Festlagervariante die innerhalb der Schiene laufenden Rollen in zwei Ebenen führt während die Loslager-Laufschienedies nur in einer Ebene tut. Durch die Kombination beider Versionen können vorhandene Fluchtungs- und Parallelitätsfehlerder Anschlusskonstruktion kompensiert werden. Aufwendige Vorarbeiten durch präzise Bearbeitung von Umgebungsteilenkönnen so minimiert werden. Beide Laufschienenversionen lassen sich auf zwei Arten befestigen: Zylindrische Senkungen mitFlachkopfschrauben oder 90°-Kegelsenkungen zur selbstzentrierenden Montage stehen zur Auswahl.

Bei den Rollenläufern stehen 3 Bauformen zur Verfügung die sich durch die radiale oder axiale Montagemöglichkeit, durch denWerkstoff und den Grad der Abdichtung von einander unterscheiden. Alle Rollenläufer sind mit 3 Laufrollen ausgestattet, wobeidie mittlere immer mit einem exzentrisch verstellbaren Lagerzapfen zur Festlegung des Spiels bzw. der Vorspannung innerhalbder Laufschiene geliefert wird. Je nach Version der Laufschiene ist an beiden Enden des Rollenläufers ein entsprechenderAbstreifer montiert.

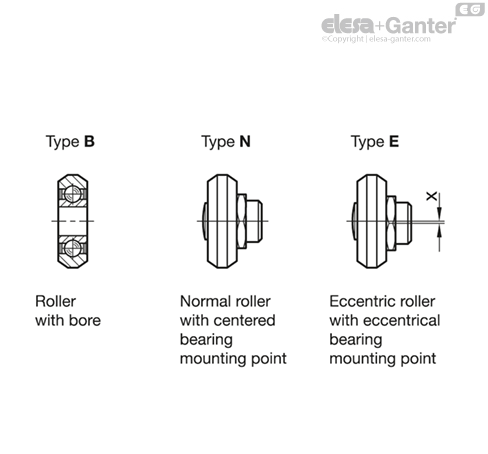

Laufrollen sind von ihrem Aufbau mit Rillenkugellagern vergleichbar, ein nicht demontierbar eingesetzter Lagerzapfen dientder Befestigung.

Laufrollen und Abstreifer können für spezielle Anwendungen auch unabhängig von den Rollenläufern unter separaten Normen geliefert werden.

Alle Ausführungen sind in den Laufschienen-Nennmaßen h₁ = 18, 28, 35 und 43 mm erhältlich und können über den Standardbereich hinaus in Längen bis 3600 mm am Stück und darüber aus zusammengesetzten Laufschienen für individuelle Anforderungen geliefert werden.



Um maximale Flexibilität zu garantieren, bestehen Linearkugellager aus den unten angeführten Bestandteilen. Abhängig von den Anforderungen, können die geeigneten Bestandteile in der gewünschten Qualität geliefert werden. Da Linearkugellager und Rollenläufer in vielen Anwendungen separat montiert werden müssen, werde diese Produkte nicht zusammengebaut und separat verpackt geliefert.

Auf Anfrage können auch komplett vormontierte Laufrollenführungen, bestehend aus Laufschienen GN 2422 und Rollenläufern GN 2424, geliefert werden.



Toleranz bei montierten Laufrollenführungen

Bei der Kombination von Laufschienen GN 2422 und Rollenläufern GN 2424 ergeben sich folgende Maße/ Toleranzen.

Werden mehrere Rollenläufer auf Umschlag in eine Laufschiene eingesetzt, so kann ein Versatz x zwischen den Rollenläufern auftreten, der zum Maß h₂ addiert werden muss.

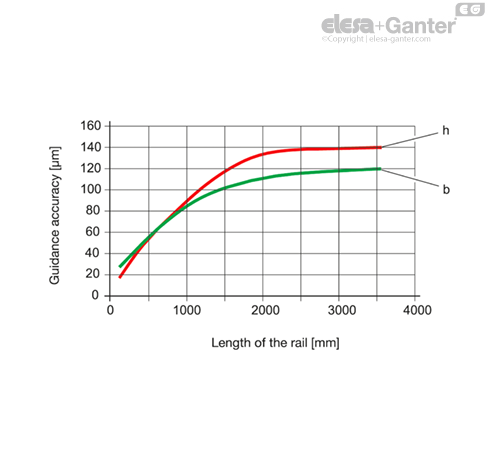

Führungsgenauigkeit





Zulässiger Höhenversatz

Das Fest- und Loslagerprinzip gewährleistet den Ausgleich von Fluchtungsfehlern der Unterkonstruktionen. Es sollten jedoch bei Verwendung von Laufschienen Form UV / UT und XV / XT bestimmte Grenzwerte nicht überschritten werden. Die folgende Tabelle zeigt den maximal zulässigen Winkel des Höhenversatzes der Fest- und Loslagerschienen. Es ist zu beachten, dass das Erreichen der angegebenen Werte eine Reduzierung der Tragzahl um 30% zur Folge hat.

Um h₂ zu berechnen, sollte die folgende Berechnung verwendet werden: h₂ = a x tan w, mit dem unten stehenden Tabellenwert für w.

Beispiel: h₁ = 43, a = 650 mm, w max. = 0.171°

h₂ = 650 mm x tan 0.171° = 1.94 mm



Zulässiger Seitenversatz

Mit Hilfe der Fest- bzw. Loslagerlaufschienen ist es möglich, Winkelfehler und Versatz der Montageflächen auszugleichenDer zul. Versatz von Laufrollen und Rollenläufern in den Laufschienen Form UT und UV wird durch die Angaben für x und zangegeben. Bezug ist die nominelle Laufbahnmitte b_m.

Auf die gesamte Laufschienenlänge lässt sich so ein Parallelitäts- bzw. Winkelfehler ausgleichen, der einem Versatz aus der Summe aus den Werten für x und z entspricht.



Stützbreiten



Anzugsdrehmoment

Bei der Anwendung von zylindrischen Senkbohrungen bei den Laufschienen Form UT und XT ist darauf zu achten, dass dieMontagebohrungen der Anschraubfläche ausreichend gesenkt werden.

Das angegebene Anzugsdrehmoment der Flachkopfschrauben sollte dabei eingehalten werden.



Verfahrgeschwindigkeit

Schmierung

Nach dem der bereits eingestellte Rollenläufer in die Laufschiene eingesetzt worden ist, wird empfohlen, die Laufflächender Schiene mit einem Hochleistunsschmierstoff für Linearführungen, z. B. Klüberplex BE 31-222, mittels eines Pinsels leichteinzufetten.

Eine Überprüfung des Schmierfilms auf Verschmutzung, zum Beispiel durch Späne o. ä., sollte regelmäßig erfolgen.

Bei sichtbarer Verschmutzung oder deutlicher Verfärbung des Schmierstoffes sollten die Schiene und die Rollen mit einemsauberen Lappen gereinigt werden und eine Nachbefettung erfolgen.

Ein Nachfetten ist ansonsten in der Regel einmal jährlich oder nach 100 km Laufleistung ratsam.

Einsatztemperaturen

Belastbarkeit

Für die Auswahl der passenden Laufrollenführung sind zunächst der zur Verfügung stehende Bauraum, die gewünschte Anbauweise sowie die aufzunehmende Last entscheidend. Die unten aufgeführten Werte dienen zur Orientierung bei der Auswahl der geeigneten Rollenläufer, bzw. der geeigneten Laufrollen.

Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generellkeine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatzfall geeignet ist, muss in jedem Einzelfall vomAnwender ermittelt werden. Umgebungseinflüsse und Alterung können die angegebenen Werte beeinflussen.



1. Sauberkeit der Laufbahnen und der Laufrollen sicherstellen.

2. Die Befestigungsschraube der mittigen, exzentrisch verstellbarenLaufrolle leicht lockern und den Rollenläufer, ohne die mitgelieferten Abstreifer, in die Laufschiene einsetzen (Vgl. hierzu die Punkte 4 und 6).

3. Den Rollenläufer an einem Ende der Laufschiene positionieren. Bei den Loslagerlaufschienen der Typen UT und UV muss eine dünne stabile Unterlage (z. B. Gabelschlüssel oder Fühlerlehre) unter den Enden des Rollenläuferkörpers und der Laufschiene gelegt werden, um eine parallele Ausrichtung des Rollenläufers in den flachen Laufbahnen sicherzustellen.







5. Durch Drehen des Gabelschlüssels im Uhrzeigersinn wird die einzustellende Laufrolle gegen die obere Laufbahn gedrückt, wodurch der Rollenläufer spielfrei gestellt wird. Eine zu hohe Vorspannung ist zu vermeiden, da dadurch die Reibung erhöht und die Lebensdauer reduziert wird.

6. Während mit dem Gabelschlüssel die korrekte Lage des Lagerzapfens gehalten wird, kann die Befestigungsschraube mäßig stark angezogen werden. Das genaue Anzugsmoment wird später überprüft.



7. Den Rollenläufer in der Laufschiene bewegen und überprüfen, ob das Spiel / die leichte Vorspannung über die gesamte Länge der Laufschiene konstant ist. Der Lauf sollte leichtgängig sein und der Rollenläufer an keiner Stelle in der Laufschiene Spiel haben oder sich verspannen.

8. Jetzt die Befestigungsschraube mit dem aus der Tabelle ersichtlichen, vorgeschriebenen Anzugsmoment festziehen, wobei der Gabelschlüssel die Winkelposition der Laufrolle wieder festhält.

9. Nun die Abstreifer, beim Rollenläufertyp N auch die Längsdichtung, montieren. Dafür den Rollenläufer aus der Schiene entnehmen.

10. Vor dem Wiedereinsetzen des Rollenläufers dafür sorgen, dass eine korrekte Schmierung der Laufbahnen / Laufrollen mit einem Hochleistungsschmierstoff für Linearführungen sichergestellt ist.
