Information

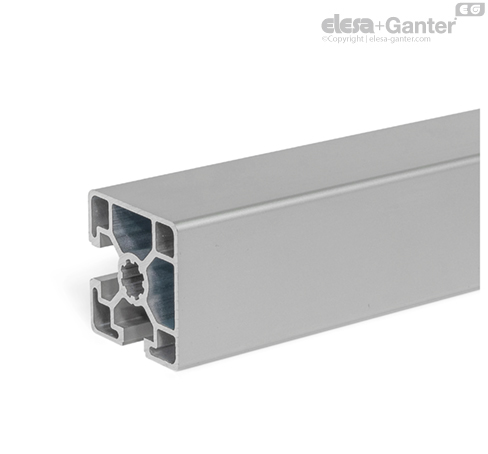

Aluprofile GN 11b mit teilweise geschlossenen Nuten werden durch Strangpressen hergestellt. Mit ihnen lassen sich z. B. Schutzumhausungen, Arbeitsplatzeinrichtungen oder Trennwände, bei denen ein schönes Erscheinungsbild gefordert wird, einfach aufbauen.
Aluprofile bilden mit dem Zubehör, das sich bei Bedarf demontieren und wiederverwenden lässt, einen flexiblen Baukasten. Die Befestigung von Anbauteilen kann entweder über die seitlichen Nuten oder stirnseitig über die Bohrungen erfolgen.
Die geschlossenen Profilseiten erleichtern die Reinigung. Der Profiltyp leicht wird besonders bei kleinen Belastungen oder für gewichtsoptimierte Konstruktionen eingesetzt.
Aluprofile werden in Gebinden geliefert. Die jeweils enthaltene Stückzahl geht aus der Tabelle hervor.
Mechanische Daten (in Pressrichtung)
- Werkstoff: Al Mg Si 0,5 F25 (EN AW – 6063)
- Lieferzustand: warmausgehärtet
- Eloxal: E6EV1 (naturfarben), Schichtdicke: 10 μm
- Formabweichungen nach DIN EN 12020-2
- Zugfestigkeit Rm min. 245N/mm²
- Fließgrenze Rp0,2 min. 195 N/mm²
- Dichte 2,7 kg/dm³
- Linearer Ausdehnungskoeffizient 23,6x10-6 1/k
- Elastizitätsmodul E ≈ 70.000 N/mm²
- Härte ≈ 75HB -2,5/187,5
Zulässige Zugbelastung der Nut
| n | Rastermaß | Profiltyp | FN* in N |
| - | - | - | mit Nutensteinen GN 50b | mit Hammerkopfmuttern GN 51b | mit Hammerkopfschrauben GN 52b |
| - | - | - | Form V / F | Form S | - | - |
| 8 | 30 | schwer | 2500 | 6000 | 3000 | 3500 |
| 10 | 40 | leicht | 7500 | - | 5500 | 9000 |
| 10 | 45 | leicht | 7500 | - | 5500 | 9000 |
| 10 | 45 | schwer | 8500 | 17500 | 7500 | 9000 |
* abhängig von der Gewindegröße des Nutensteins / der Hammerkopfmutter / der Hammerkopfschraube
Querschnittseigenschaften
Wx, Wy = axiales Widerstandsmoment gegen Biegung
lx, ly = Flächenmoment 2. Grades gegen Biegung
A = Querschnittsfläche
m = längenbezogene Masse
| GN 11b Profiltyp leicht |
| s1 | s2 | n | Rastermaß | Biegeachse x-x | Biegeachse y-y | A | m ≈ |
| - | - | - | - | lx in cm4 | Wx in cm3 | ly in cm4 | Wy in cm3 | in cm2 | in kg/m |
| 45 | 45 | 10 | 45 | 11.82 | 5.11 | 11.82 | 5.11 | 6.08 | 1.64 |
