Ausführung
Material
Kunststoff Thermoplast (Polyamid PA), schwarz, matt
Schraubenabdeckung
Thermoplast in Standardfarben: schwarz, orange, grau, gelb, hellblau, rot, matt, Montage durch Einrasten, demontierbar mithilfe eines Schraubenziehers
Standardausführung
Durchlöcher für Zylinderschrauben mit Innensechskant, Sechskantschraube oder Standard-Kontermuttern
Hinweis
Funktionen und Anwendungen

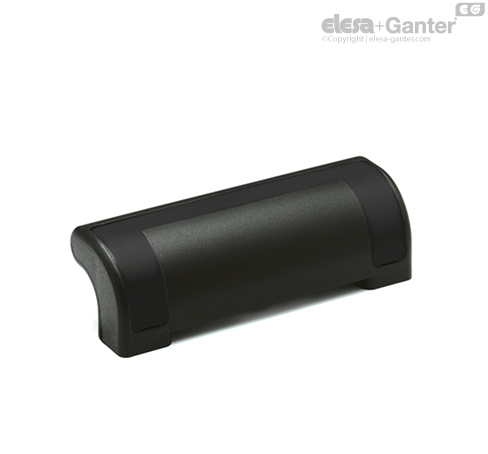

Ein typisches Einsatzgebiet für Schalengriffe M.990 sind doppelflügelige Türen von Schutzverkleidungen an Maschinen und Vorrichtungen. Die Abdeckschale stellt einen Schutz für die Finger des Bedienenden dar; außerdem werden durch sie die beiden Befestigungsschrauben abgedeckt.
Technische Daten
Zugbelastung: Der in der Tabelle angegebene F1 Wert ist das Ergebnis von Bruchprüfungen mit den entsprechenden dynamometrischen Instrumenten unter den in der Abbildung dargestellten Bedingungen bei Umgebungstemperatur.
Maximales Anzugsdrehmoment bei Montage mittels Schraube 3 Nm.
