Ausführung
Empfindlichkeit
- 6: Winkelminuten, pro 2 mm Blasenweg
- 50: Winkelminuten, pro 2 mm Blasenweg
Kennziffer
- 2: Sichtfenster oben - vorne
- 3: Sichtfenster oben - vorne - hinten
kunststoffbeschichtet, strukturmatt
schwarz, RAL 9005 MSW
silber, RAL 9006 MSR
Libelleneinsatz
Glas-Kunststoffkörper
Füllung
grün-transparent G
Vergussmasse
mineralisch
Information

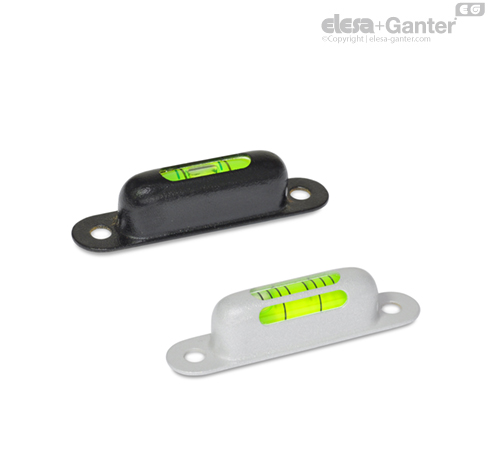

Längslibellen GN 2282 zum Anschrauben werden zur Überprüfung der horizontalen Lage von Vorrichtungen, Maschinen sowie Geräten und Instrumenten eingesetzt.
Die Libellen sind zur überschliffenen Bezugsfläche so ausgerichtet, dass sich die Blase mittig zu den Markierungsstrichen befindet, wenn die Horizontallage der Auflagefläche in Längsrichtung erreicht ist.
Technische Information
Begriffsdefinition
Eine Libelle ist ein mit einer Flüssigkeit und einer Gasblase gefüllter Hohlkörper zur Überprüfung der horizontalen Lage eines Gegenstandes. Die Position der Gasblase in der Flüssigkeit zeigt den Winkel und die Richtung an, um den der Gegenstand gegenüber der Horizontalebene geneigt ist.
Funktionsprinzip
Der Hohlraum, in dem sich Flüssigkeit und Gasblase befinden, ist auf der Oberseite mit einem definierten Radius versehen, so dass die Gasblase durch ihren Auftrieb immer an der höchsten Stelle aufschwimmt.
In der Regel sind Markierungen oder ein Kreis im transparenten Oberteil, zentrisch zur Mittellage, angebracht. Liegt die Gasblase exakt mittig innerhalb der Markierungen, so befindet sich der zu prüfende Gegenstand in der horizontalen Lage.
Libellenformen
Es wird zwischen Dosen- und Längslibellen unterschieden.
Dosenlibellen messen gleichzeitig Neigungswinkel und Winkellage z.B. einer Ebene, wogegen Längslibellen den Neigungswinkel nur eindimensional entlang der Libellenachse anzeigen.
Empfindlichkeit
Die Empfindlichkeit von Libellen wird als Neigungswinkel angegeben, z.B. 30 Winkelminuten bzw. 0,5 Grad. Dies ist der Neigungswinkel um den die Libelle geneigt werden muss, damit sich die Blase um 2 mm bewegt. Eine Libelle mit einer Empfindlichkeit von 6 Winkelminuten hat somit eine höhere Empfindlichkeit, als eine Libelle mit einer Empfindlichkeit von 30 Winkelminuten.
Neigungswinkel und Höhendifferenz
Teilweise wird die Empfindlichkeit auch in Millimeter pro Meter, also als Höhenunterschied pro Längeneinheit angegeben. Dabei kann nebenstehende Vergleichstabelle herangezogen werden.
| Höhendifferenz | Winkel w | - |
| in Millimeter pro Meter | in Winkelminuten | Grad, dezimal |
| 0.3 | 1 | 0.0167 |
| 0.9 | 3 | 0.0500 |
| 1.7 | 6 | 0.1000 |
| 2.9 | 10 | 0.1667 |
| 5.8 | 20 | 0.3333 |
| 8.7 | 30 | 0.5000 |
| 11.6 | 40 | 0.6667 |
| 14.5 | 50 | 0.8333 |
| 17.5 | 60 | 1.0000 |
