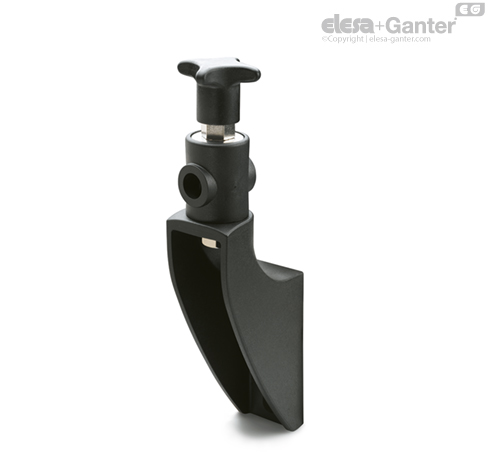

SPR.V

Verstellbare Haltewinkel

Eigenschaften

Die Haltewinkeln SPR.V werden eingesetzt falls ein Ausgleich der Montageposition nötig ist.Zuerst den Haltewinkel montieren. Dann wird der drehbare Zylinder montiert. Die Haltestäbe werden mittels der Augenschraube geklemmt.

Maximales Anzugsdrehmoment bei Montage mittels Schraube 39 Nm.

Zubehör auf Anfrage

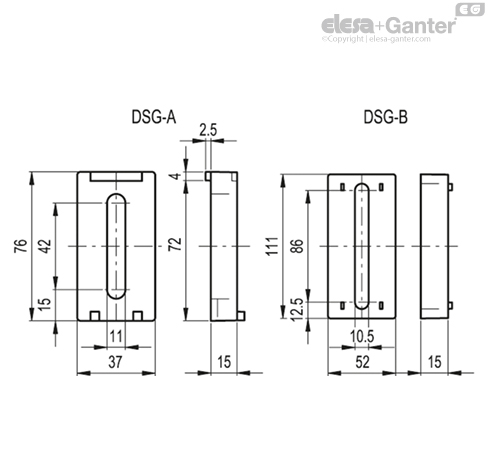

Als Zubehör können Distanzhalter DSG-A (Code 419676) DSG-B (Code 419677) aus Kunststoff Thermoplast (Polyamide PA), glasfaserverstärkt, schwarz, matt bestellt werden.



Sonderausführungen auf Anfrage

Zylinder Führungsschine Edelstahl 1.4301

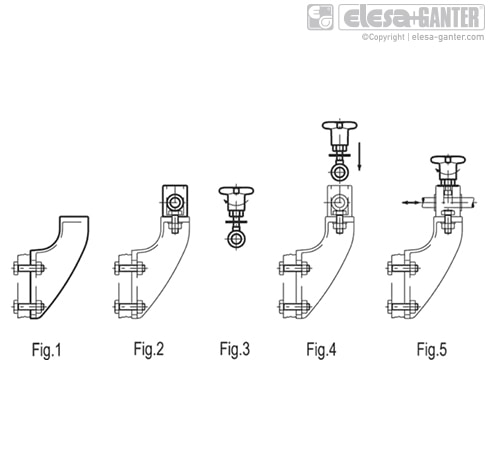

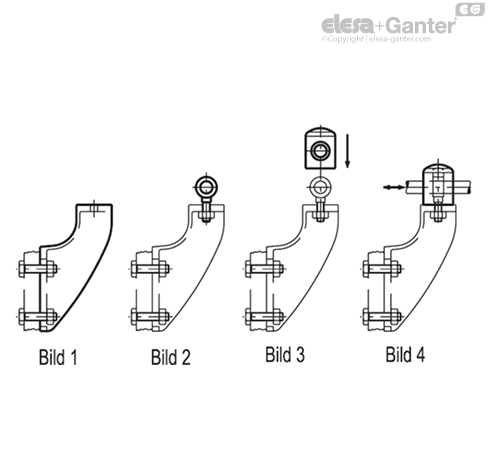

Montagehinweis

• Haltewinkel einpassen (Bild 1).
• Führungsschienenzylinder mit Schraube, Mutter und U-Scheibe an der Auflage befestigen (Bild 2).
• U-Scheibe auf die Augenschraube aufsetzen und den Griff befestigen (Bild 3).
• Augenschraube in das Gehäuse des Führungsschienenzylinders einsetzen (Bild 4).
• Führungsstift in das Loch des Führungsschienenzylinders einsetzen. Dessen lineare und abgewinkelte Position einstellen und danach den Griff (lineare Position) und die Feststellmutter des Führungsschienenzylinders (abgewinkelte Position) verklemmen (Bild 5).
