Ausführung
Form
- KS: mit Kunststoffkappe, gleitfähig
- KR: mit Kunststoffkappe, rutschfest
- KSE: mit Kunststoffkappe, gleitfähig, elektrisch leitend (antistatisch)
- KRE: mit Kunststoffkappe, rutschfest, elektrisch leitend (antistatisch)
Edelstahl nichtrostend, 1.4305
Form KS / KSE
Kunststoffkappe Polyacetal (POM)
KS: cremeweiß RAL 9001
KSE: schwarz, elektrisch leitend
Oberflächenwiderstand: < 106 Ω
Volumenwiderstand: < 107 Ω
DIN EN 61340-5-1 / 61340-2-3
Form KR / KRE
Kunststoffkappe Elastomer (TPE), 78 Shore A ≈
KR: schwarz
KRE: schwarz, elektrisch leitend
Oberflächenwiderstand: < 106 Ω
Volumenwiderstand: < 107 Ω
DIN EN 61340-5-1 / 61340-2-3
Information

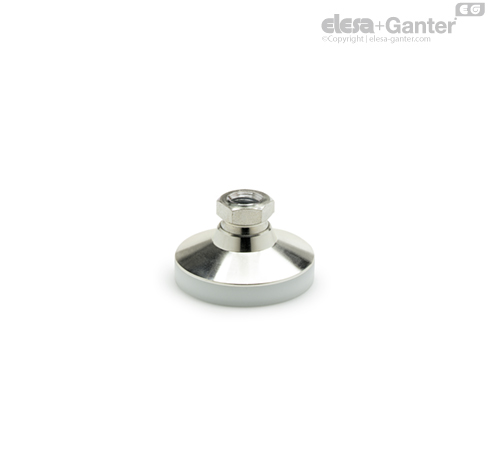

Die statische Belastbarkeit der Edelstahl-Gelenkfüße GN 343.5 ergibt sich aus der zulässigen Belastbarkeit der Gelenkkugel (Werkstoff 1.4305).
Dabei gehen die in der Tabelle angegebenen Werte (nur gültig für Form OS, KS und KSE) von einer reinen Druckbelastung senkrecht zum Gelenkfuß aus. Die in der Praxis häufig auftretenden zusätzlichen Biege- und Knickbeanspruchungen führen zu einer Minderung der Belastbarkeit der Schraube und müssen entsprechend berücksichtigt werden.
Gelenkfüße GN 343.5 sind nicht demontierbar.
