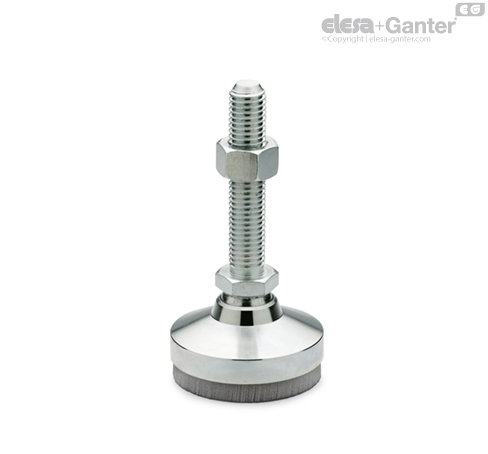

Ausführung
Form
- Form SV: mit Dämpfungselement
Stahl
- verzinkt, blau passiviert
Dämpfungselement
Elastomere (PUR)
- Einsatzbereich von -30 °C bis +70 °C
Sechskantmutter ISO 4032
Stahl verzinkt, blau passiviert
Information
Die in der Tabelle angegebene Belastbarkeit der Gelenkfüsse GN 342.2 ist eine Empfehlung, bis zu welcher permanenten statischen Last das Dämpfungselement eingesetzt werden soll.
Diese statische Belastung entspricht einer Flächenpressung von 0,4 N/mm2, bei welcher der Werkstoff seine optimalen dynamischen Dämpfungseigenschaften erzielt. Dabei wird berücksichtigt, dass es bei der dynamischen Beanspruchung zu einer zusätzlichen Belastung bis zu einer Pressung von 0,6 N/mm2 kommt.
Gelenkfüße GN 342.1 sind nicht demontierbar.
Kennlinien über Schwingungsdämpfung
Bei Gelenkfüßen GN 342.2 werden hinsichtlich der Schwingungsdämpfung folgende Schwingungsarten unterschieden:
Aktive Schwingungen:
Diese gehen von einem Gerät (einer Maschine) aus und sollen von der Auflage (Tisch, Gestell) ferngehalten werden.
Passive Schwingungen:
Diese gehen von der Auflage aus und sollen von einem Gerät (einer Maschine) ferngehalten werden.
Die Wirksamkeit einer Schwingungsdämpfung hängt sowohl von der Frequenz der zu dämpfenden Schwingung (Störfrequenz) als auch von der Eigenfrequenz (Resonanzfrequenz) des Dämpfungselementes ab.
Eine schwingungsdämpfende Wirkung wird erst erzielt, wenn die Störfrequenzen über dem √2-fachen der Eigenfrequenz des Dämpfungselementes liegt. Je höher der Unterschied [Δ] zwischen Eigen- und Störfrequenz ist, desto besser ist die Dämpfung.
Die Eigenfrequenz des Dämpfungselementes ist abhängig von der Art (Zusammensetzung, Dichte) des Werkstoffes, dem Querschnitt und der Belastung.
Die nebenstehenden Kennlinien geben alle erforderlichen Daten für den Standard-Werkstoff [SR 450-12] des Dämfungselementes an. Dämpfungselemente mit anderen Kennlinien (Dämpfungseigenschaften) auf Anfrage.
Beispiel
Belastung pro Gelenkfuß: 400 N
Pressung bei Gelenkfuß d1 = 32
400 N / 707 mm2 = 0.57 N/mm2
Pressung bei Gelenkfuß d1 = 40
400 N / 11340 mm2= 0.34 N/mm2
Gewählt wird der Gelenkfuß d1 = 40, bei welchem die Pressung näher bei 0,4 N/mm2 liegt.

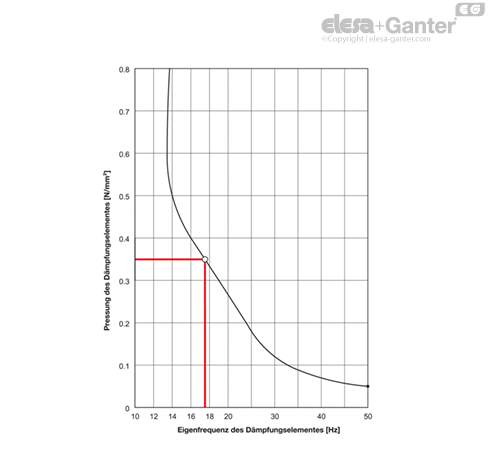

Oberes Schaubild ergibt:
Eigenfrequenz bei Pressung 0,34 N/mm2: 17,5 Hz

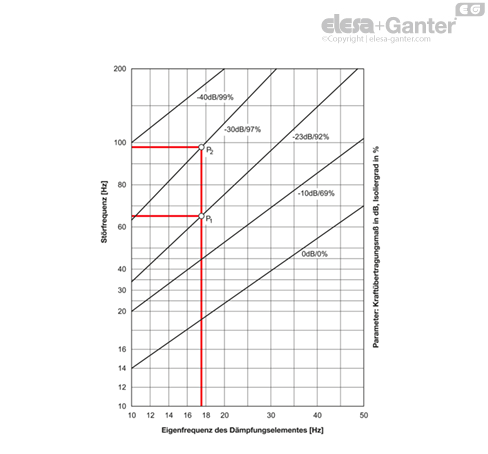

Unteres Schaubild ergibt:
Isoliergrad bei 66 Hz Störfrequenz (P1): ca. 92 %
Isoliergrad bei 98 Hz Störfrequenz (P2): ca. 97 %
Ab ≈ 200 Hz Störfrequenz beträgt der Isoliergrad 100 %.
