M.2000-LD-RGB-C
M.2000-LD
Bügelgriffe mit LED Anzeige
78711-R,20
78710-R,10
78712-R,50
oderGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
oderGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Typ RGB, Versorgungsspannung 24 VDC +/-10 % (Max. Stromaufnahme = 120 mA). Die Farbtöne können je nach Versorgungsspannung leicht variieren.
Messingbuchsen, M6-Gewinde-Sacklöcher für Befestigung an der Rückseite.
8-polige Kabel UL: AWG22 RAL9005 PVC UL AWM Style 1569/2517, Anschluss unten, Kabelbiegeradius > 70 mm
Schutzart IP67 und IP69K, siehe Tabelle EN 60529.
| Mechanische Eigenschaften | Elektrische Eigenschaften | |||||
|---|---|---|---|---|---|---|
| Form der Kontakte: Ag 999 | Thermischer Nennstrom lth | Kabel 4 A | ||||
| Steckver 2.5 A | ||||||
| Isolations-Nennspannung UI | Kabel: 250 Vac | |||||
| Max. Betätigungshäufigkeit: 3600 Zyklen/Stunde * | Stecker: 30 Vac/Vdc | |||||
| Kurzschlussschutz: 4A 500V gG | Widerstand zwischen Kontakten: 25 mΩ | |||||
| Mechanische Lebensdauer: 10 Millionen * | Gebrauchskategorie (Kabel) | |||||
| le/AC-15 ** | 24V-50/60 Hz | 4A | ||||
| 240V-50/60 Hz | 3A | |||||
| le/DC-13 * | 24V-d.c. | 2A | ||||
| 240V-d.c. | 0.4A | |||||
| Betätigungskraft : 30N | Gebrauchskategorie (Steckverbinder) | |||||
| Kabelbiegeradius > 70 mm | le/DC-13 (nach IEC 60947-5-1) | 24V-d.c. | 2A | |||
| B10D: 20 Millionen Betätigungen | Verschmutzungsgrad: 3 | |||||
* gemäß Norm EN 60947-5-1
** gemäß Norm EN 60945-5-1
| Elektrische Gebrauchskategorien nach UL508 | M.2000-F (Kabel) | M.2000-C (Anschluss) |
| AC | 120Vac-3A | 24Vdc/2A |
| DC | 24Vdc-2A |

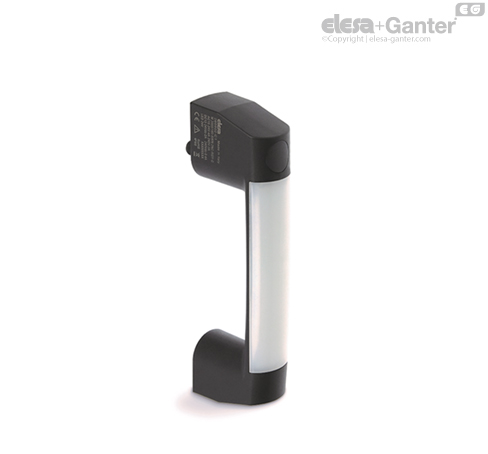

Der Bügelgriff M.2000-LD ist eine ideale Kombination aus Ergonomie, Funktionalität und Kompaktheit.
Neben seiner Funktion als Griff vereint er in einem einzigen Produkt die Funktion eines Signallichts. Diese Bügelgriffe werden üblicherweise an Maschinen oder Schutzvorrichtungen eingesetzt. Mit dem entsprechenden elektrischen Anschluss kann die Farbe der LED-Leiste konfiguriert werden, um den Status der Schutzvorrichtung anzuzeigen (IEC 60204-1).
Beispiel:
Wird ein Winkelstecker als Erweiterung verwendet, ist der Kabelausgang wie in Abb. 1 gezeigt.
Zugbelastung und Schlagfestigkeit: Die in der Tabelle angegebenen Werte F1, F2, L1 und L2 sind das Ergebnis von Bruchprüfungen unter den in der Abbildung dargestellten Bedingungen bei Umgebungstemperatur.
Der Gegenstand der oben beschriebenen Erklärung steht im Einklang mit den einschlägigen Harmonisierungsrechtsvorschriften der Europäischen Union:
Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten: EN 60947-5-1:2017
Bei korrekter Verkabelung leuchtet die LED-Leiste in einer der 7 verfügbaren Farben.

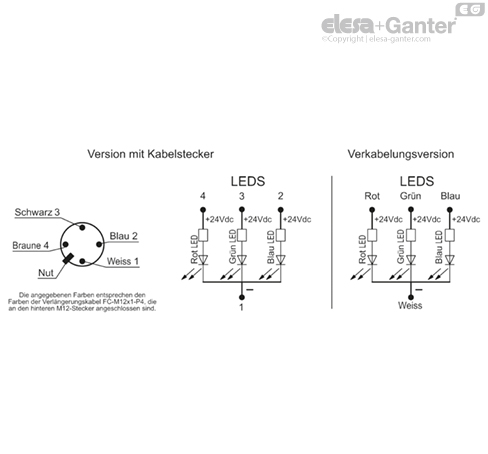

Der gemeinsame Kontakt (1), der bei der Kabelausführung dem weißen Draht entspricht, muss immer mit dem Minuspol der Stromversorgung verbunden sein. Die anderen drei Kabelausführung können entweder einzeln mit dem Pluspol verbunden werden, damit die LED-Leiste jeweils in Rot, Grün oder Blau leuchtet, oder in Kombinationen angeschlossen werden, um die übrigen Farben zu erhalten (siehe nachstehende Tabelle). Durch Steuern der Helligkeit der einzelnen Kanäle mit Hilfe der PWM-Technik können noch weitere Farben erzielt werden.
M.2000: Einzelner Bügelgriff ohne Schalter.
M.2000-SWM: Bügelgriffe mit monostabiler Doppelkontaktschalter.
M.2000-SWM-LD: Bügelgriffe mit monostabiler Schaltfunktion und LED Anzeige.
