Ausführung
Gehäuse
Aluminium
Frontfläche feingedreht
Sichtscheibe
ESG-Glas
Dichtring
Gummi FPM (Viton®)
Seegerring
Edelstahl nichtrostend, 1.4310
Temperaturbereich:
-20 °C bis +150 °C
Information

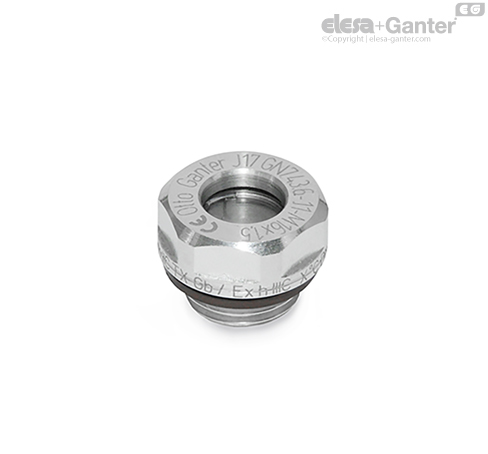

Schaugläser GN 743.6 eignen sich für den Einsatz in explosions-gefährdeter Umgebung. Sie erfüllen die europäische Explosionsschutzrichtlinie (ATEX) 2014/34/EU.
Eine ausführliche Bedienanleitung steht zur Verfügung.
Zusätzlich sind die Gehäuse mit der ATEX-Kennzeichnung versehen.
Weitere Merkmale der Schaugläser GN 743.6 sind:
Die sehr stabil dimensionierte, kratzfeste ESG-Glasscheibe ist über einen O-Ring am Scheibenumfang abgedichtet, dadurch ist die Dichtheit unabhängig von einer axialen Anpresskraft.
Der Dichtungsring ist in einen radialen und planseitigen Einstich eingebettet. Dadurch ist die Dichtung nicht verlierbar und kann vor allem beim Anziehen nicht herausgequetscht werden.
Schaugläser GN 743.6 können auch bei Behältern eingesetzt werden, die unter Druck stehen. Versuchsreihen über die Belastbarkeit bei Über- und Unterdruck liegen vor.
Montagehinweis:
Bei Wandstärken unter 4 mm Befestigungsmuter verwenden GH..
