GN 882
GN 882

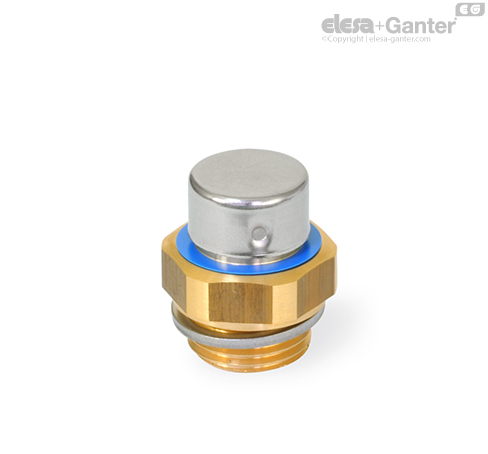

Belüftungs- / Entlüftungsfilter
Messing
Messing

78711-R,20
78710-R,10
78712-R,50
oderGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
oderGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Ventilkörper
Messing MS
Entlüftungskappe
Edelstahl nichtrostend, 1.4301 M
Luftfilter
Dichtung DIN 7603 A
Weicheisen 1.0338
Temperaturbeständig von -30 °C bis +200 °C
Be- und Entlüftungsfilter GN 882 werden eingesetzt, wenn ein Luftaustausch zwischen Behälterinnenraum und Umgebung ermöglicht werden soll. Die Filterfunktion ist durch einen blauen Farbring gekennzeichnet.
Der Filter verhindert, dass von der Luft mitgeführte Partikel z. B. Staub von außen in das Behälterinnere eindringen können.
Gleichzeitig wird gewährleistet, dass z. B. Ölpartikel nicht nach außen, d. h. in die Umgebung gelangen können.
Der Luftdurchlass in Abhängigkeit des Differenzdrucks kann dem obenstehenden Diagramm entnommen werden.
Die empfohlene Einbaulage ist senkrecht nach oben.
Montagehinweis:
Bei Wandstärken unter 4 mm werden folgende Befestigungsmuttern verwendet GN 7430
