Ausführung
Form
Gehäuse
Edelstahl nichtrostend, 1.4305
Reflektor (Form A)
Thermoplast (Polysulfan)
Sprengring (Form B)
Edelstahl nichtrostend, 1.4310
- temperaturbeständig bis zu 180 °C
- Dichtung Gummi FPM (Viton®)
Kennung durch nicht schwarze Einfärbung der Dichtung
Information

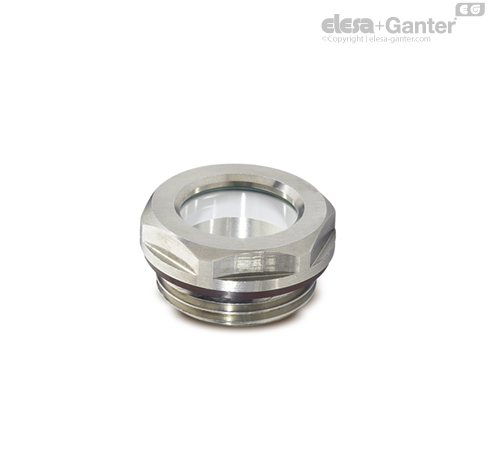

Die sehr stabil dimensionierte, kratzfeste Naturglassscheibe der Edelstahl-Ölschaugläser GN 743.5 ist über einen O-Ring am Scheibenumfang abgedichtet, dadurch ist die Dichtheit unabhängig von einer axialen Anpresskraft.
Der Außen-Ø der Ölschaugläser mit dem zurückgesetzten Sechskant ist auf Einschraublöcher für Rohrverschraubungen DIN 3852 abgestimmt.
Der Dichtring ist in einen radialen und planseitigen Einstich eingebettet, dadurch ist die Dichtung nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden.
Edelstahl-Ölschaugläser GN 743.5 können auch bei Behältern eingesetzt werden, die unter Druck stehen. Versuchsreihen über die Belastbarkeit bei Über- und Unterdruck liegen vor.
