Ausführung
Ventilkörper
Messing MS
Entlüftungskappe
Edelstahl nichtrostend, 1.4301 M
Dichtungsscheibe
Messing
mit Silikon-Kautschuk-Beschichtung (VMQ)
Druckfeder
Edelstahl nichtrostend, 1.4310
Dichtung DIN 7603 A
Weicheisen 1.0338
Temperaturbeständig von -30 °C bis +200 °C
Information

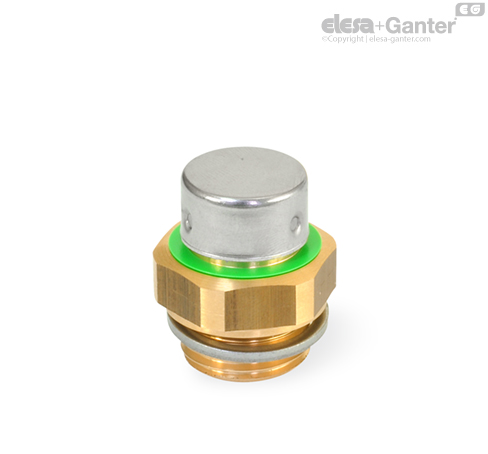

Entlüftungsventile GN 881 mit Dichtungsscheibe entlüften nach Überschreiten des in der Tabelle angegebenen Öffnungsdruckes einen Behälter und schützen dadurch vor unzulässig hohem Behälterinnendruck. Ein grüner Farbring kennzeichnet den Öffnungsdruck von 200 mbar.
Die Dichtungsscheibe verschließt im Normalzustand den Behälter und verhindert so die Verschmutzung des Behälterinnenraums von außen z.B. durch Staub.
Der Luftauslass in Abhängigkeit des Öffnungsdrucks kann dem obenstehenden Diagramm entnommen werden.
Die empfohlene Einbaulage ist senkrecht nach oben.
Die Ventile werden auf Dichtigkeit und Öffnungsdruck geprüft.
Montagehinweis:
Bei Wandstärken unter 4 mm werden folgende Befestigungsmuttern verwendet GN 7430
