Ausführung
Form
- AS: mit Reflektor, schwarz eloxiert
- BS: ohne Reflektor, schwarz eloxiert
Gehäuse
Aluminium
- Form A und B: feingedreht, blank
- Form AS und BS: feingedreht, schwarz eloxiert
Reflektor
Thermoplast (Polysulfon)
- temperaturbeständig bis zu 180 °C
- Dichtung Gummi FPM (Viton®)
Kennung durch nicht schwarze Einfärbung der Dichtung
Information

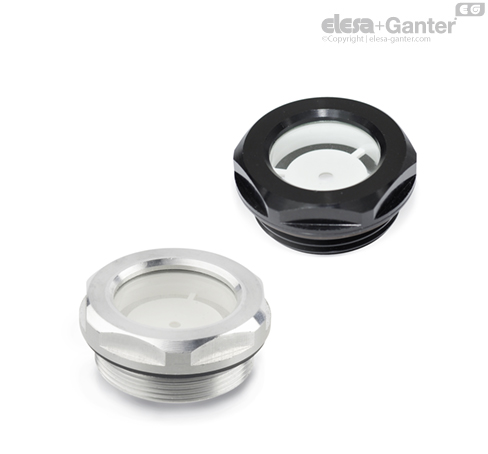

Die sehr stabil dimensionierte, kratzfeste Naturglasscheibe der Ölschaugläser GN 743.1 ist über einen O-Ring am Scheibenumfang und nicht an der Planseite abgedichtet, dadurch ist die Dichtheit unabhängig von der axialen Anpresskraft.
Der Außen-Ø der Ölschaugläser mit dem zurückgesetzten Sechskant ist auf Einschraublöcher für Rohrverschraubungen DIN 3852 abgestimmt.
Der Dichtring ist in einen radialen und planseitigen Einstich eingebettet, dadurch ist die Dichtung nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden.
Ölschaugläser GN 743.1 können auch bei Behältern eingesetzt werden, die unter Druck stehen, Versuchsreihen über die Belastbarkeit bei Über- und Unterdruck liegen vor.
Montagehinweis:
Bei Wandstärken unter 4 mm Befestigungsmuter verwenden GH..
- RoHS-konform (nur Formen AS und BS)
