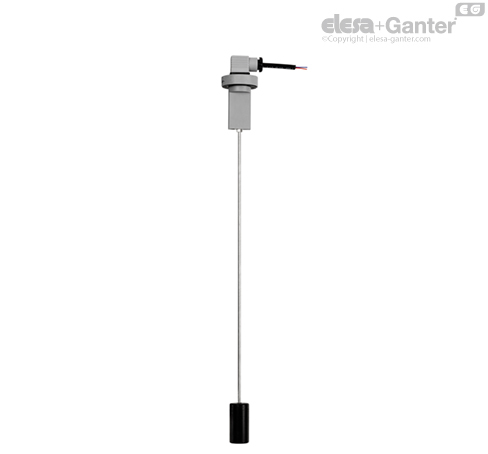

HFL-E

Schwimmerschalter für Füllstandüberwachung

Funktionen und Anwendungen

Die HFL-E Schwimmerschalter senden elektirsche Signale, je nach Bedarf bei minimalem oder maximalem Füllstand, aus.

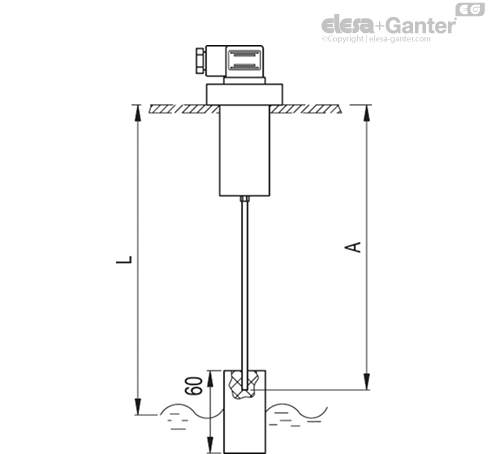

HFL-E sind sehr vielseitig da man den Schwimmerschalter durch Demontage des Schwimmers verändern kann. So kann man den Schwimmerstab kürzen, wie man ihn benötigt, entsprechend den in der Tabelle angezeigten Spezifikationen.

Dadurch das der Schwimmer frei von magnetischen Teilen ist, ist der HFL-E ideal für den Einsatz in Tanks, die verschmutzte Flüssigkeiten, Wasser, Öl und Schäume beinhalten.

Um die höchste Sicherheit zu gewährleisten sind die elektrischen Komponenten vollkommen getrennt außerhalb des Tanks mittels Ultraschall-Schweißtechnik abgedichtet.



Funktion der elektrischen Ölstandüberwachung

HFL-NO: der elektrische Kontakt öffnet sich, wenn die Flüssigkeit den gewünschten Auslösepegel erreicht.

HFL-NC: der elektrische Kontakt schließt sich, wenn die Flüssigkeit den gewünschten Auslösepegel erreicht.

Sonderausführungen auf Anfrage

• Schwimmerschalter in unterschiedlichen Werkstoffen zum Einsatz mit speziellen Flüssigkeiten oder bei hohen Temperaturen (bis 120° C).
• Ölmessstäbe in unterschiedlichen Längen und/oder in Edelstahl nichtrostend, 1.4401.
• Schwimmer mit Durchgangsbohrung ermöglicht die Positionierung nach unterschiedlichen Bedürfnissen ohne den Ölmessstab kürzen müssen.
• Doppelte Ausführung von Schwimmerstab und Schwimmer für zweifache Ablesung (min. und max.).

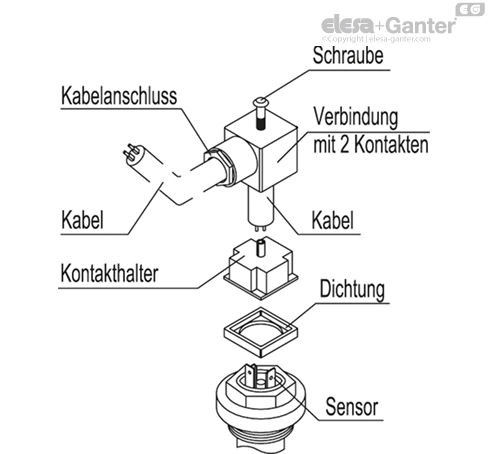

Montagehinweis für den Kabelanschluss

1. Nach dem Lösen der Befestigungsschraube, Kabelanschluss von den Kontakten des Ölstandanzeigers abziehen. Anschlussklemmen herausdrücken.
2. Sechskantschraube lösen, Kabel hindurchführen und mit den Anschlussklemmen verbinden.
3. Anschlussklemmen und Kabelanschluss auf die Kontakte des Ölstandanzeigers schieben und mit der Befestigungsschraube sichern.
4. Anschlussstecker auf die Anschlusskontakte des Ölstandsanzeigers aufschieben und mit Befestigungsschraube sichern.
