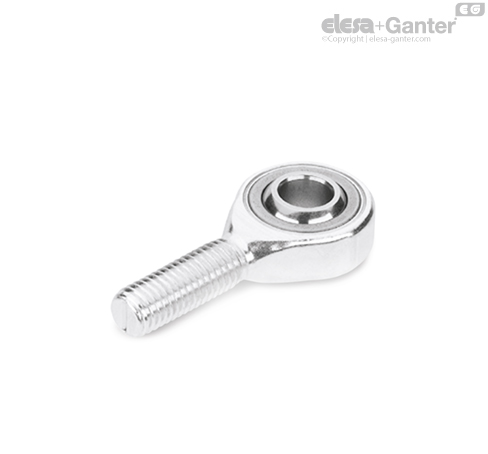

GN 648.2

Gelenkköpfe mit Schraube

Form

• N: Messing / Stahl nachschmierbar

• W: Stahl-PTFE / Stahl wartungsfrei

• verzinkt, blau passiviert

• d₁ = 5 bis zu 12: maschinell bearbeitet

• d₁ = 14 bis zu 25: geschmiedet

Form N (nachschmierbar)

Lagerschale

Messing, CuZn40AI1

Innenring

Stahl, 100Cr6

gehärtet, geschliffen, poliert

Form W (wartungsfrei)

Lagerschale

Stahl, verzinkt

mit PTFE-Einsatz

Innenring

Stahl, 100Cr6

gehärtet, geschliffen, poliert
