Ausführung
Drehteller
Edelstahl 1.4305
übrige Bauelemente
Stahl (teilweise verzinkt)
bzw. Messing
Drehknopf
Aluminium
schwarz eloxiert
Information
Drehversteller GN 900.6 sind Dreheinheiten für den manuellen Betrieb. Zur Erzeugung der Drehbewegung wird ein hochwertiges Schneckengetriebe eingesetzt.

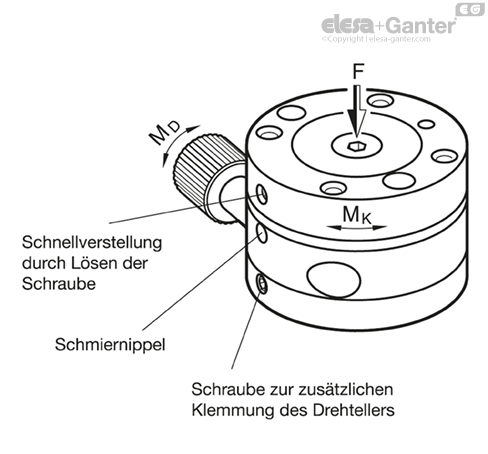

Der Drehversteller verfügt auch über eine Schnellverstellung. Hierzu ist eine seitlich am Drehteller zugängliche Schraube zu lösen. Zusätzlich geklemmt werden kann der Drehteller über eine seitlich im Sockel zugängliche Schraube. In beiden Fällen kommen Konuselemente zum Einsatz.
- Montageplatte GN 900.4 (zur Montage auf Verstellschlitten)
Weitere Technische Informationen
| d1 | Drehbereich | Rundlauftoleranz | Planlauftoleranz | max. Eingangsdrehmoment MD | max. Belastbarkeit des Drehtellers ohne Klemmung | max. Belastbarkeit des Drehtellers mit Klemmung MK | F max. in Newton |
| 55 | 0° | ± 0.02 | ± 0.02 | 1.5 Nm | 5 Nm | 10 Nm | 50 |
| 80 | 0° | ± 0.03 | ± 0.03 | 2.5 Nm | 5 Nm | 10 Nm | 100 |
