Ausführung
Form
- W: Gehäuse für Winkelgetriebe
- T: Gehäuse für T-Getriebe
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
Druckschrauben
Edelstahl
Information

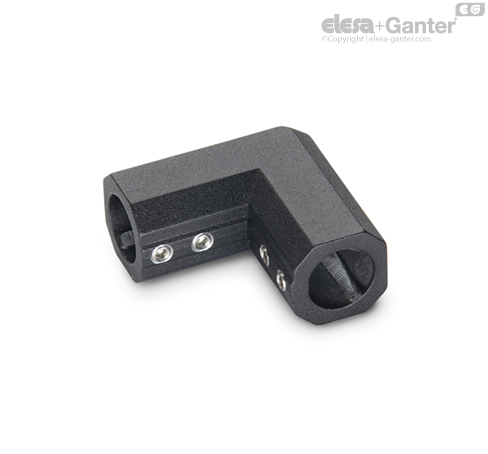

Gehäuse GN 298 für Winkel- / T-Getriebe werden verwendet in Verbindung mit Kegelrädern GN 297 und Linear- / Übertragungseinheiten eingesetzt. Die Winkel- / T-Getriebe dienen dazu, die Drehbewegung einer Linear- / Übertragungseinheit um 90° umzulenken.
Eine Montageanleitung mit weiteren Hinweisen und Angaben ist jeder Lieferung beigefügt.
Anwendungsbeispiel Lineareinheiten

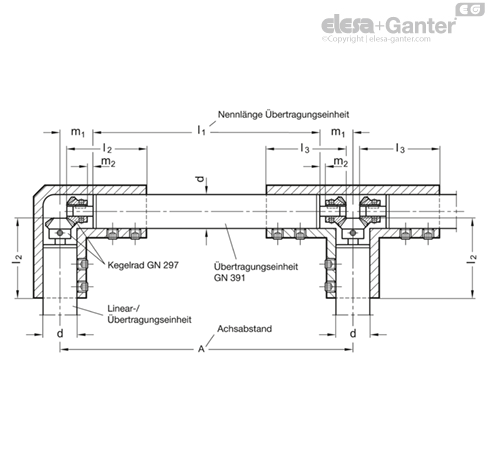

Einbau von Linear- und Übertragungseinheiten mit Kegelräder in Gehäuse GN 298
| d Ø Linear- / Übertragungseinheit | l2 | l3 | m1 | m2 | Kegelrad | Gehäuse | Länge der Übertragungseinheit GN 391: l1 = A - 2 x m1 |
| 18 | 41 | 40 | 20 | 4 | GN 297-17,5-K6 | GN 298-28-B18-W/T-SW |
| 30 | 58 | 57 | 26 | 1 | GN 297-26-K8 | GN 298-40-B30-W/T-SW |
| 40 | 75.5 | 73.5 | 32 | 1 | GN 297-35-K12 | GN 298-50-B40-W/T-SW |
| 50 | 90.5 | 87.5 | 32 | 1 | GN 297-35-K12 | GN 298-60-B50-W/T-SW |
Anwendungsbeispiele
Zwei parallel verfahrende Lineareinheiten GN 291 sind durch eine Übertragungseinheit GN 391 miteinander verbunden.
Über die Winkelgehäuse GN 298-W mit eingebauten Kegelradsätzen GN 297 und einer weiteren Übertragungseinheit GN 391 ist das Handrad mit dem System verbunden, rechtwinklig zu den Bewegungsachsen angeordnet.
Zwei Verfahrschlitten GN 146.1 werden parallel bewegt. Hierzu sind zwei Lineareinheiten GN 291 über eine Übertragungseinheit GN 391 miteinander verbunden.
Über das T- und Winkel-Getriebe GN 298-T / -W mit eingebauten Kegelrädern GN 297 und einer weiteren Übertragungseinheit GN 391 ist das Handrad mit dem System verbunden, parallel zu den Bewegungsachsen angeordnet.
