GN 2410

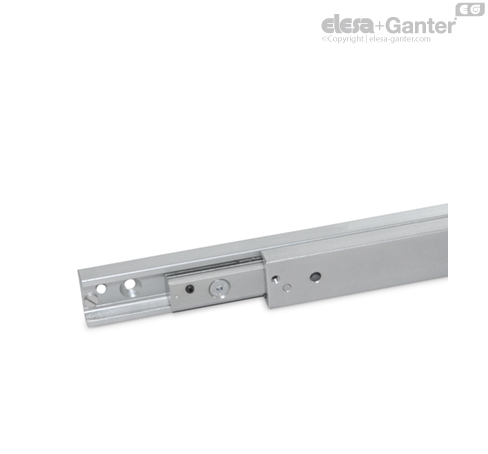

Teleskop-Linearkugellager

Teleskop-Linearkugellager GN 2410 bestehen aus zwei an den Läuferleisten miteinander verbundenen Linearkugellagern. Sie werden z. B. für Handhabungs- und Automatisierungsanwendungen oder imVorrichtungsbau für das Verfahren in gerader Richtung eingesetzt, wenn große Hübe bei geringer Baugröße der Schienen gefordert sind.

Die Doppel-Anordnung hat den Vorteil, dass die radiale sowie axiale Belastbarkeit gleich hoch ist und dass sie sich in der Praxis als schmutzunempfindlich erweist.

Läuferleisten und Laufschienen sind gleich lang. Beide Schienen lassen sich soweit ausziehen, dass ein Hub von mehr als der Grundlänge l₁ erreicht wird. Werden die Anschlagschrauben aus den Laufschienen entfernt, wird ein beidseitiger Hub der Laufschienen möglich.

Die Begrenzung des max. Hubs sollte durch externe Elemente gewährleistet werden. Die Anschläge der Schiene dienen zum Schutz gegen unbeabsichtigtes Ausziehen der Laufschienen.

• Belastbarkeit und Information zu Laufrollenführungen

• andere Längen (basierend auf den Standardlängen im Rastermaß von 80 mm)

• Sonderlängen (Bohrungs-, Anfangs- und Endabstände)

Aufbau

Grundsätzlich bestehen alle Linearkugellager aus einer äußeren Laufschiene, in der sich eine innenliegende Läuferleiste bewegt. Zwischen Laufschiene und Läuferleiste befinden sich Wälzlagerkugeln, die durch einen Kugelkäfig auf Abstand und Position gehalten werden. Laufschiene und Läuferleiste sind aus Vergütungsstahl gefertigt, wodurch ein Einsatz im industriellen Umfeld mit höheren Anforderungen an Belastbarkeit, Laufruhe und Lebensdauer möglich wird.

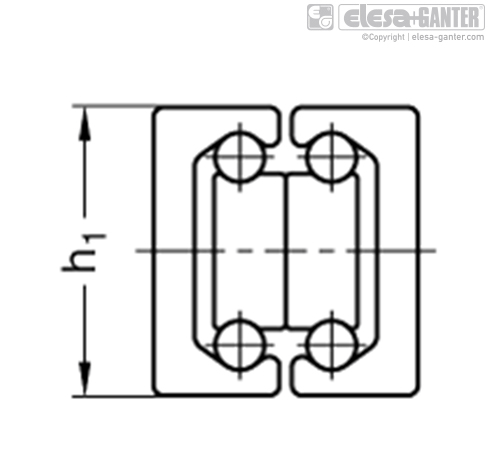

Alle Ausführungen sind in den Laufschienen-Nennmaßen h₁ = 28, 35 und 43 mm erhältlich und können über den Standardbereich hinaus in Längen von 130 mm bis 1970 mm für individuelle Anforderungen geliefert werden.

In der Regel sind die Linearkugellager so abgestimmt, dass sich eine spielfreie, d. h. leicht vorgespannte Paarung zwischen Laufschiene und Läuferleiste ergibt. Die Laufbahnen der Laufschienen und Läuferleisten sind induktiv gehärtet. In Verbindung mit den Wälzlagerkugeln ergeben sich geringer Verschleiß und damit eine hohe Gebrauchsdauer. Die Linearkugellager sind mit einem hochwertigen Spezialfett für Linearführungen dauerhaft geschmiert.

Je nach Anforderung kann zwischen verschiedenen Bauformen gewählt werden. Dabei liegen die Verfahrwege der Läuferleisten innerhalb bzw. teilweise oder ganz außerhalb der Laufschienenlänge. Die zuletzt genannten, voll ausziehbaren Teleskop-Linearkugellager bestehen dazu aus direkt an den Schienen, den Läuferleisten oder mittels Zusatzblechs (Zwischenprofil) miteinander verbunden Linearkugellager-Einheiten.

Zur Montage stehen Senkbohrung in den Laufschienen sowie, je nach Bauform, Gewinde- oder Senkbohrung in den Läuferleisten zur Verfügung. Die kompakte Bauweise begünstigt generell den Einsatz in engen Bauräumen.

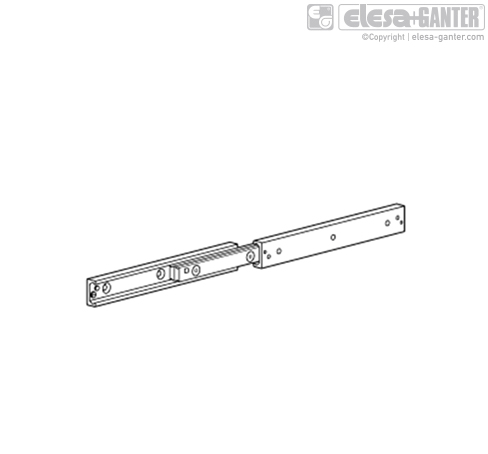

Form





Montagebeispiele



Belastbarkeit von Teleskop-Linearkugellagern

Für die Auswahl des geeigneten Linearkugellagers sind zunächst der zur Verfügung stehende Bauraum, der gewünschte Hub sowie die aufzunehmende Last zu berücksichtigen. Die unten aufgeführten Werte dienen zur Orientierung bei der Auswahl der geeigneten Schienen-Nenngrößen.

Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatzfall geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden. Umgebungseinflüsse und Alterung können die angegebenen Werte beeinflussen.



Statische Belastung und Durchbiegung

Die in den Tabellen angegebenen Belastungswerte beziehen sich auf eine maximal zulässige Kraft, die in der Mitte der voll ausgefahrenen Profilschiene am dritten Segment angreifen darf.

Bei Einhaltung der genannten Werte tritt bei ausgezogenem Teleskop-Linearkugellager am Ende der Läuferleiste bzw. der Laufschiene eine geringe Durchbiegung auf. Diese hat in der Regel keinen nachteiligen Einfluss auf die Funktion der Anwendung. Bei Bedarf können Richtwerte auf Anfrage genannt werden.

Befestigungsschrauben, Belegung der Befestigungsbohrungen

Verfahrgeschwindigkeit, Käfigschlupf
