Ausführung
Form
- |b
bb|: Montage der Z-Achse über Verbindungsplatte und Zusatzplatte
- S: Direktmontage der Z-Achse über Verbindungsplatte
Aluminium
eloxiert, naturfarben
Gewindestift DIN 913
Stahl, verzinkt
Zylinderschrauben DIN 912
Edelstahl
Information

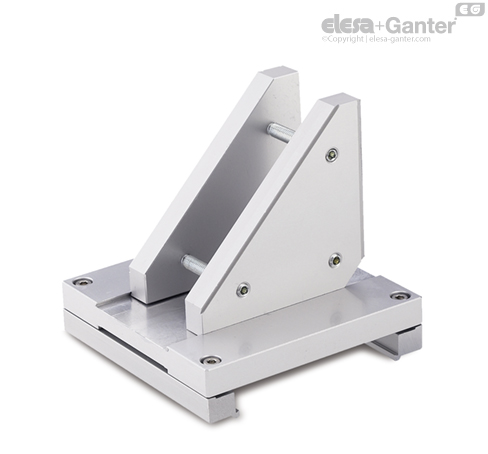

Mit Verbindungssätzen GN 900.3 werden zwei Verstellschlitten GN 900 so miteinander verbunden, dass eine X-Z Achsenkonfiguration entsteht.
Die Montage erfolgt dabei über zwei Verbindungsplatten so, dass keinerlei Befestigungsbohrungen in den Schlitten selbst erforderlich sind. Gleichzeitig kann der gesamte Verstellschlitten der Z-Achse in einem begrenzten Bereich (senkrecht zur Z-Achse) verschoben werden.
Bei der Schlittenanordnung der Z-Achse parallel zur Bezugsachse (Form P) wird eine Zusatzplatte (einschließlich Befestigungssatz, Fixierplättchen und Zylinderschrauben) benötigt. Diese ist komplett im Lieferumfang enthalten.
Das Fixierplättchen dient der 90° Ausrichtung der Z-Achse und Justierung der Zusatzplatte (Form P).
Alle zur Montage benötigten Einzelteile gehören zum Lieferumfang.
