Ausführung
Form
- GA: mit 2 Befestigungsgewinden für Aufsatzbacken
- RF: geriffelte Spannflächen
Zylinderschraube DIN 7984
Festigkeitsklasse 10.9
Information
Das Spannen mit Keilspannern GN 920.1 erfolgt über die Zylinderschraube und den Spannkeil, wodurch die beiden Spannbacken nach außen bewegt werden.
Beim Lösen der Schraube wird der Spannkeil über eine innen liegende Rückstellfeder zurückgeführt und damit die Spannung gelöst.
Keilspanner sind optimal für Mehrfachspannungen, können aber auch zum Spannen eines einzelnen Werkstückes eingesetzt werden.
Das Langloch im Spannkeil dient zum Ausgleich von Werkstücktoleranzen.
Technische Information

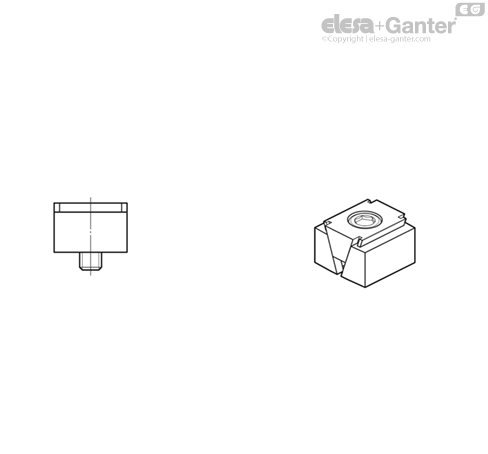

Form GL glatte Spannflächen (Backenrohling für werkspezifische Spannkonturen)
Form GA mit 2 Befestigungsgewinden für Aufsatzbacken

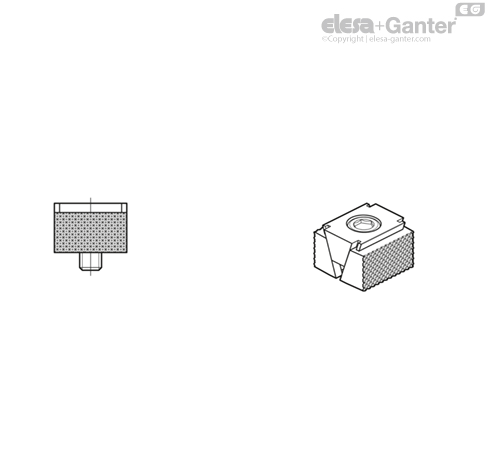

Form RF geriffelte Spannflächen
