Ausführung
Form
- B: Kugel Stahl, Druckfläche plan
- R: Kugel Stahl, Druckfläche geriffelt
- K: Kugel Kunststoff, Druckfläche plan
Form B und R:
Stahl gehärtet (54+2 HRC)
Form K:
Kunststoff (Polyacetal POM)
O-Ring
Gummi NBR (Perbunan®)
Information

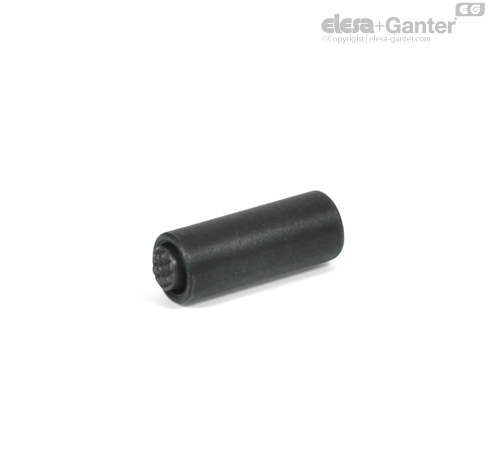

Pendelelemente GN 709.7 werden u. a. im Vorrichtungsbau, beispielsweise zum Spannen von Werkstücken, als bewegliche Auflage oder als Anschlag verwendet. Die schwenkbare Kugel gleicht nicht parallele Anlageflächen bis zu 10° aus. Gegen weiteres Verdrehen ist sie gesichert.
Der O-Ring hält die Kugel in Position und verhindert gleichzeitig das Eindringen von Schmutz wodurch eine lange Lebensdauer und eine gleichbleibende Beweglichkeit gegeben ist.
