Ausführung
Form
- S: mit Zylinderschraube DIN 912
Form E
Exzenterhebel, Edelstahl, nichtrostend, 1.4308
Auflage, Edelstahl, nichtrostend, 1.4057
Form K
Klemmhebel
Zink-Druckguss, kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt
Form S
Zylinderschraube DIN 912
Edelstahl A2
Senkschraube DIN 7991 /
Unterlegscheibe, Edelstahl, nichtrostend, A2
Sonstige Teile
Edelstahl 1.4305
Information

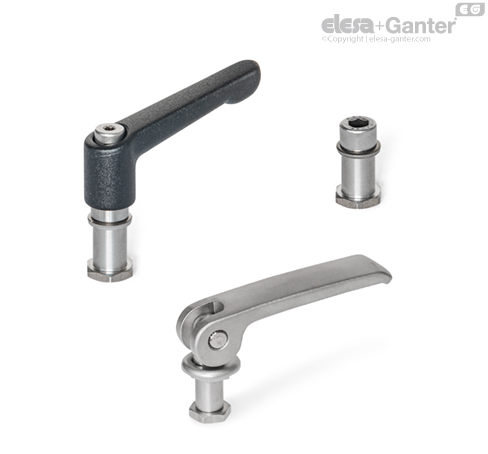

Mit Rastgelenksets GN 187.6 lassen sich Edelstahl-Rastköpfe GN 187.5 zu Rastgelenken kombinieren. Die Zentrierbuchse ermöglicht durch den Sechskantbund, der formschlüssig das Mitdrehen verhindert, ein einfaches und zügiges Montieren. Im gelösten Zustand bildet die Buchse bzw. Zugmutter die Achse, welche die Rastköpfe zentrisch zueinander positioniert.
Durch die Verwendung der Edelstahl-Druckfedern GN 187.2 werden die Rastköpfe beim Lösen sicher voneinander getrennt.
Die Formen E und K werden bei Anwendungen eingesetzt, die häufiges und werkzeugloses Verstellen der Rastgelenke erfordern.
