Ausführung
Spiral-Halteseile
Kunststoff (Polyuretan PUR)
Schwarz
Befestigungslasche
Kupfer, verzinnt
Schlüsselringe
Edelstahl 1.4310
Information

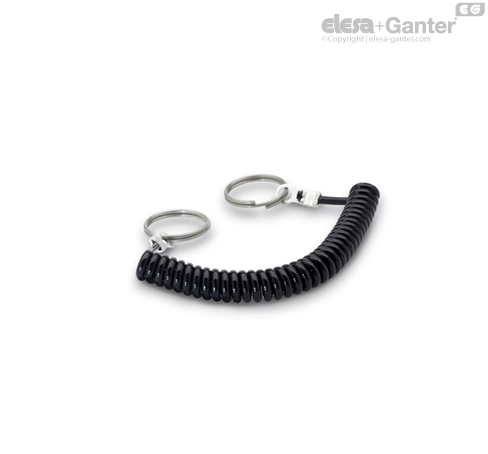

Die Spiral-Halteseile GN 111.4 werden in Verbindung mit leichtgewichtigen Teilen wie z. B. Steckbolzen und Kugelsperrbolzen eingesetzt.
Dabei zeichnen sie sich durch eine große „Nutzlänge“ l2 aus.
Die Schlüsselringe werden unmontiert geliefert, beide Ringe haben den gleichen Ø d1.
Die Angaben über die Belastbarkeit sind Richtwerte unter Ausschluss jeglicher Haftung.
Optimal geeignet für Kugelsperrbolzen und Steckbolzen:
| Optimal geeignet für Kugelsperrbolzen und Steckbolzen mit Bolzen Ø:: |
| d1 | GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10 | GN 113.5, GN 113.6 | GN 113.11, GN 113.12 | GN 114.2, GN 114.3, GN 114.6 | GN 114.7, GN 114.8 | GN 114.11, GN 114.12 | GN 124.1, GN 124.2 | GN 124.3 | GN 214.2, GN 214.3, GN 214.6 | GN 314 |
| 14 | 5 / 6 / 8 | Alles | 5 / 6 / 8 / 10 | Alles | 6 / 8 | 6 / 8 / 10 / 12 | Alles | 2024-10-08 | 6 / 8 | - |
| 18 | 10 / 12 / 16 / 20 / 25 | - | 12 / 16 | - | 10 / 12 / 16 / 20 | 16 / 20 | - | 10 / 12 | 10 / 12 / 16 / 20 / 25 | 8 / 10 / 12 |
| 24 | - | - | 20 / 25 | - | - | - | - | - | - | 16 / 20 |
| 30 | - | - | - | - | - | - | - | - | - | - |
