Ausführung
Form
R: Spannen durch Rechtsdrehung
(d2 = Rechtsgewinde)
Stahl
- einsatzgehärtet HRC 56 ±1
- verzinkt, blau passiviert
Information

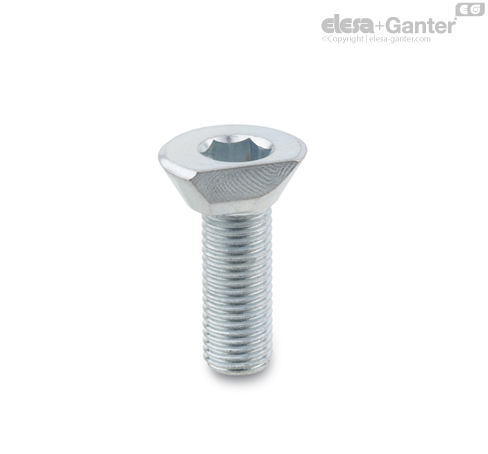

Spiralspannschrauben GN 418.2 stellen ein stabiles, kompaktes Klemmelement, bei kleinem Einbauraum und einfachster Handhabung dar.
Die in der Tabelle angebenen Spannkräfte F beziehen sich auf das maximal zulässige Anzugsmoment und der angegebenen Einschraubtiefe t.
Technische Information
Funktion

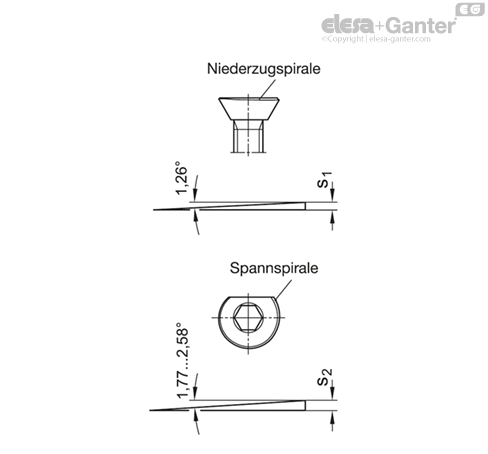

Der Schraubenkopf der Spiralspannschraube ist mit zwei Spiralen versehen: einer radialen Spannspirale (mit zusätzlicher 30° Schräge) und einer axialen Niederzugspirale.
Gleichzeitig wirken am Spannpunkt Kraftkomponenten, durch die ein Niederzugeffekt erzielt wird und das Werkstück zusätzlich durch die Reibung gegen einen Festanschlag gedrückt wird. Ein zusätzlicher Niederzugeffekt entsteht durch das Gewinde sowie gegebenenfalls durch die Schräge von 30°.
Durch die Spirale ist gewährleistet, dass die Spannkraft in jeder Winkelstellung gleich hoch ist. Außerdem ist die Spirale selbsthemmend.

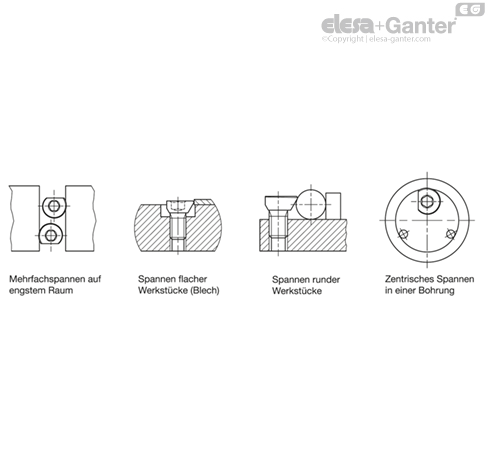

Montagehinweis
- Gewindebohrung(en) gemäß Angaben positionieren
- Spiralspannschraube auf die gewünschte Höhe einschrauben und mit der flachen Seite zum Werkstück stellen (dabei Mindesteinschraubtiefe t beachten)
- Bei Klemmung oberhalb der Kopfschräge sollte die Spannhöhe maximal h2 betragen
- Zum Spannen ist eine Drehung von ca. 135° erforderlich
