Ausführung
Form
- S: Stahl, normaler Federdruck
- SS: Stahl, vestärkter Federdruck
- SN: Edelstahl, normaler Federdruck
Form S / SS
- Druckbolzen Stahl, gehärtet
Form SN
- Gehäuse Edelstahl nichtrostend, 1.4305
- Bolzen Edelstahl nichtrostend, 1.4305
Druckfeder
Edelstahl nichtrostend, 1.4305
Dichtung
Gummi NBR (Perbunan®)
Kennzeichnung der Form SS:
Gehäuse mit 2 Längsmarkierungen
Information

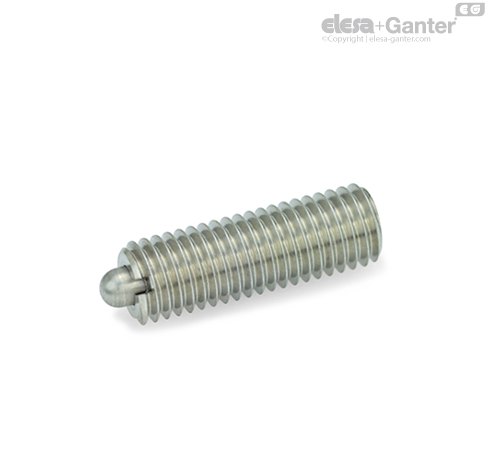

Federnde Druckstücke GN 616.1 werden zur Arretierung sowie für An- und Abdrückfunktionen verwendet. Durch die Dichtung wird das Eindringen von Flüssigkeit und Schmutz verhindert.
Der Schlitz auf der Druckbolzenseite dient zum Einschrauben in Sacklöcher. Hierzu ist unter GN 611.5 ein spezieller Schraubendreher lieferbar (siehe Tabelle).
