Ausführung
Gehäuse
Edelstahl nichtrostend, 1.4305 NI
Kugel
Edelstahl nichtrostend, 1.3541, gehärtet
Haltering (Feder)
Edelstahl nichtrostend, 1.4568
- temperaturbeständig bis 90 °C
Information

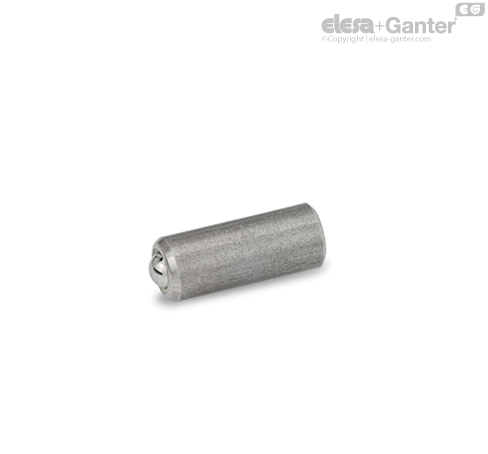

Federnde Edelstahl-Druckstücke GN 614.8 werden zur Arretierung sowie für An- und Abdrückfunktionen verwendet.
Die Kugel ist in einer Kunststoffschale frei beweglich gelagert, was ein Abrollen ermöglicht und damit generell das Rastverhalten optimiert. Vor allem aber wird dadurch der Verschleiß am Gegenstück minimiert.
Eine weitere Eigenschaft dieser Druckstücke ist, dass die Kunststofflagerung eine elektrische Isolierung bewirkt.
Für die Aufnahmebohrung wird die Toleranz d1 F8 für Fügeverbindungen und d1 H9 für Pressverbindungen empfohlen.
