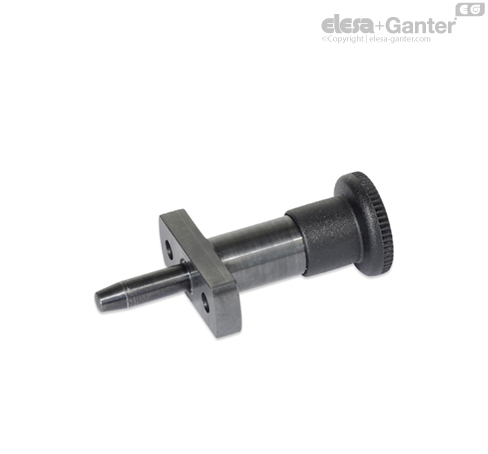

GN 817.5

Rastbolzen

Rastbolzen GN 817.5 ermöglichen sehr präzise Positionierungen. Die Führung übernehmen Positionierbuchsen DIN 172 / 179 mit zylindrischer Bohrung. Die eigentliche Rastbohrung wird mit Positionierbuchsen GN 172.1 / 179.1 mit konischen Bohrungen ausgestattet.

Durch die konische Form des Raststiftes / der Rastbohrung wird die Positionierung nahezu spielfrei und dadurch sehr genau.

Form C mit Rastsperre wird eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Raststiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.

• Übersicht der Bauarten von Rastbolzen

• ISO-Passungen

• Kunststoff-Eigenschaften

Die Länge l₇ ist durch die Eindringtiefe des Raststifts in den Konus der Buchse fest bestimmt.

Die Länge l₈ muss ein vollständiges Ausrasten des Raststifts sicherstellen, Buchsenlänge und Plattendicke plus eventuellem Spalt können darin in gewissen Grenzen gewählt werden.

Eingerastet muss der Stift min. 0,5 mm Resthub haben, damit der konische Teil des Stifts spielfrei im Konus der Positionierbuchse sitzt.

Je Rastbolzendurchmesser d₁ stehen zwei Bolzenlängen l₁ zur Auswahl (siehe Produkttabelle).

Für einen sicheren Resthub gilt: l₉ = l₁ - 0,5 mm

Zur Aufnahme der Buchsen mit der Toleranz n6 ist in der Regel eine dem Außendurchmesser entsprechende Bohrung mit der Toleranz H7 vorgesehen.

Ein Auszug von geeigneten Positionierbuchsen DIN 172 und DIN 179 mit zylindrischer Bohrung und Positionierbuchsen GN 172.1 / GN 179.1 mit konischer Bohrung.
