Ausführung
Kennziffer Nr.
2: mit Edelstahl-Zylinderschrauben DIN 912
Ausführung in Aluminium
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
blank, matt gestrahlt BL
Ausführung in Edelstahl
Edelstahl 1.4308 NI
matt gestrahlt
Zylinderschrauben DIN 912
Edelstahl 1.4301
Sechskantmuttern DIN 985
Edelstahl 1.4301
selbstsichernd durch Polyamidring
Information

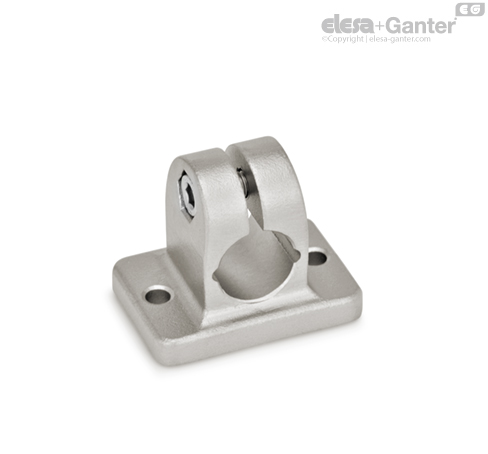

Die Klemmbohrungen der Flansch-Klemmverbinder GN 145 sind mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.
Flansch-Klemmverbinder GN 145 sind auch zum Anbau an Profilsystemen .
An der Schraubstelle z verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen.
Wenn werkzeuglos geklemmt werden soll, kann die Zylinderschraube durch einen verstellbaren Klemmhebel GN 911 / GN 911.3 der in der Tabelle als Zubehör angegeben ist, ersetzt werden.
