Ausführung
Edelstahl nichtrostend, 1.4301 NI
matt, gleitgeschliffen MT
Information
Toleranzen von Abkantungen, unterschiedliche Blechdicken oder die Verwendung von Dichtungen haben zur Folge, dass Anschraub- und Befestigungsflächen von Scharnieren an Rahmen und Tür nicht im gewünschten Abstand zueinander liegen.

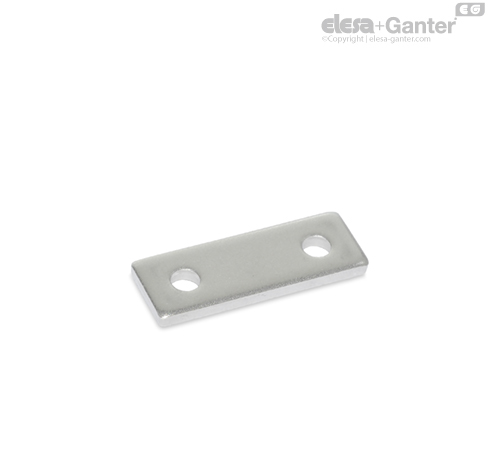

Die Edelstahl-Distanzplatten GN 2370 sind bezüglich ihrer Abmessungen als Zubehör für mehrere Scharnier-Familien so ausgelegt, dass sie bei der Montage einzeln oder in Kombination unterlegt für den gewünschten Positions- bzw. Höhenausgleich sorgen.
Technische Information
| Höhenausgleich | Plattenstärke s |
| 1 | 1 |
| 1.5 | 1.5 |
| 2 | 1 + 1 |
| 2.5 | 1 + 1.5 |
| 3 | 3 |
| 4 | 3 + 1 |
| 4.5 | 3 + 1.5 |
| 5 | 5 |
| 6 | 3 + 3 |
| 6.5 | 5 + 1.5 |
| 8 | 5 + 3 |
| 10 | 5 + 5 |
Die Tabelle enthält eine Reihe an möglichen Ausgleichshöhen die durch Unterlegen von einer oder zwei Distanzplatten erreicht werden können.
