Ausführung

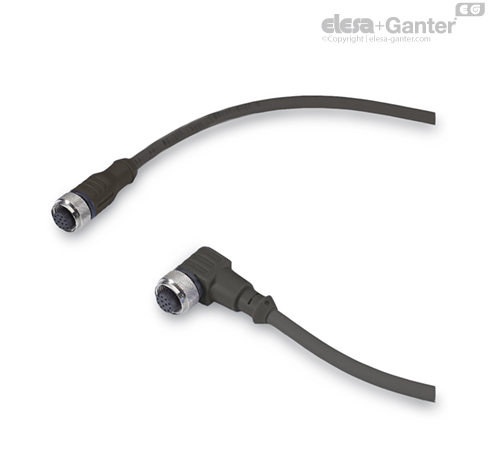

Form
- G: Anschlusskupplung gerade
- W: Anschlusskupplung 90° abgewinkelt
Griffteil (Gehäuse)
Kunststoff
Polyurethan-Elastomer TPU
Kabel (Außenmantel)
Polyurethan PUR
schwarz
Temperaturbeständigkeit: -40 °C ... +90 °C
Isolationswiderstand: > 109 Ω
Verschmutzungsgrad: 3 / 2
nach EN 60 664-1
Schutzart: IP67
(in verschraubtem Zustand)
nach EN 60 529
Anschlussmutter M8x1 / M12x1
Messing, vernickelt
Information
Kabel mit Anschlusskupplung GN 330 werden in Verbindung mit Normelementen verwendet, die eine elektrische Schaltfunktion haben.
Weitere Kabeleigenschaften
| Kabel mit Anschlusskupplung (Buchse) | d Außen-Ø | Querschnitt | Betriebsspannung nach IEC 60 664-1 | Strombelastbarkeit nach IEC 60512-3 | Kontaktbelegung |
| 3-polig (3-adrig) mit M8x1 | 4 | 3 x 0.25 mm2 | max. 60 V | 4 A |  |
| 4-polig (4-adrig) mit M8x1 | 4.3 | 4 x 0.25 mm2 | max. 60 V | 4 A |  |
| 4-polig (4-adrig) mit M12x1 | 5 | 4 x 0.34 mm2 | max. 250 V | 4 A |  |
| 5-polig (5-adrig) mit M12x1 | 5 | 5 x 0.34 mm2 | max. 60 V | 4 A |  |
| 8-polig (8-adrig) mit M12x1 | 6 | 8 x 0.25 mm2 | max. 30 V | 2 A |  |
| 12-polig (12-adrig) mit M12x1 | 6 | 12 x 0.14 mm2 | max. 30 V | 1.5 A |  |
Bei dem flexiblen und für Schleppketten geeigneten Kabel ist der Außenmantel aus PUR und die Aderisolation aus Polypropylen hergestellt. Es ist damit PVC-, silikon- und halogenfrei. Zulassungen nach UL und CSA liegen vor.
Außerdem ist das Kabel ölbeständig, chemikalien-, hydrolyse- und mikrobenresistent sowie schweißfunkenbeständig und flammwidrig gemäß IEC 60332-2-2, wodurch sich das Kabel für den flexiblen Einsatz in vielen Bereichen sehr gut eignet.
