Ausführung
Material
Glasfaserverstärkter Kunststoff SUPER-Thermoplast (Polymid PA), schwarz oder grau RAL 7040 (C33), matt
Achse
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz oder grau RAL 7040 (C33)
Montagesatz (Montage):
- 425948 CFMW - KIT RICAMBIO NERO ACCESSORI
- 425949 CFMW - KIT RICAMBIO GRIGIO ACCESSORI
Jedes KIT enthält 4 Endkappen (Abb. 1) und 4 Buchsen (Abb. 2 und 3) aus Thermoplast.
Montagehinweis
Das CFMW. Scharnier kann auf drei verschiedene Weisen montiert werden:

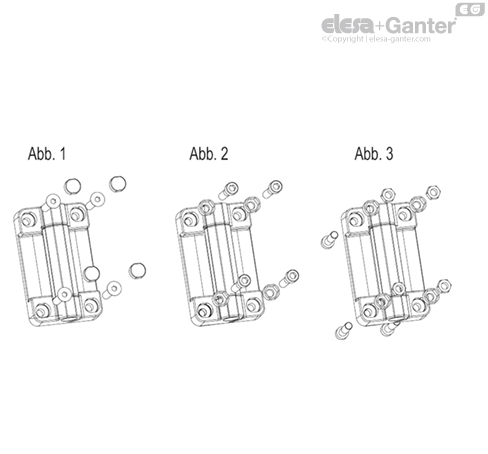

- Die M6 UNI 5933 ISO 10642 Senkschraube wird nicht mitgeliefert, aber die Schrauben-Abdeckung, welche im Set enthalten ist (Abb. 1). Dies verhindert den freien Zugang zu den Schrauben.
- Zylinderkopfschraube mit Innensechskant M6 UNI 5931 ISO 4762 wird nicht mitgeliefert, aber die Buchse welche im Set enthalten ist (Abb. 2).
- Die M6 UNI 5588 ISO 4032 Mutter wird nicht mitgeliefert, aber die Buchse, welche im Set enthalten ist (Abb. 3). Diese Art der Montage macht das Scharnier gegen Manipulation gänzlich sicher.
Hinweis
Funktionen und Anwendungen
Die verschiedenen Montageoptionen machen es einfach, dieses Produkt auf den meisten herkömmlichen Aluminiumprofil-Verbindungstechniken (mindestens 30mm Weite) anzubringen.
CFMW. kann mit CFSW. Sicherheits-Schaltscharnieren kombiniert werden: CFSW..
Drehwinkel (Richtwert)
Max 180°, zwischen 0° und 180 (0° = Zustand, bei dem die beiden Scharnierhälften auf der selben Ebene liegen).
Die Drehwinkelbegrenzung darf nicht überschritten werden um die Funktion des Scharniers nicht zu beeinträchtigen.

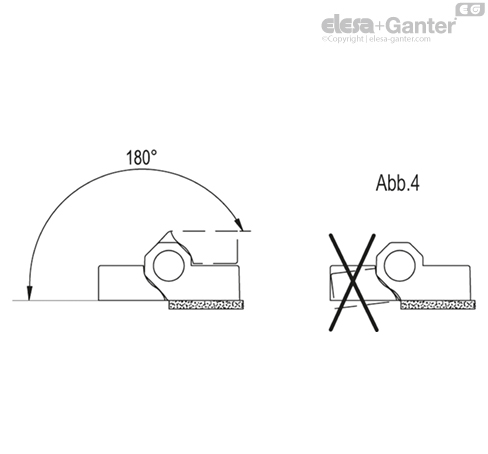

Der Zustand, bei dem die beiden Scharnierhälften auf der gleichen Ebene liegen, muss genauestens überprüft werden, weil das Scharnier nicht durch schiefe Winkel beeinflusst werden darf (Abb. 4).
Zur Auswahl der richtigen Scharnierart und der richtigen Anzahl der Scharniere für die jeweilige Anwendung, siehe die Richtlinien.
| Beständigkeitsprüfungen | Axiale Belastbarkeit | Radiale Belastbarkeit | Belastbarkeit bei 90° |
 |  |  |
| Artikelnummer | Max. Belastbarkeit
Sa [N] | Max. Belastbarkeit
Sr [N] | Max. Belastbarkeit
S90 [N] |
| CFMW.70 | 2100 | 2800 | 1300 |
| CFMW.110 | 2100 | 2800 | 1300 |
Die max. statische Last soll nicht überschritten werden (Bruchgefahr), um eine sichere Funktion der Scharniere zu gewährleisten. Je nach Anwendung muss zusätzlich ein Sicherheitsfaktor dazu gerechnet werden.
