Ausführung
Zink-Druckguss
kunststoffbeschichtet
schwarz, strukturmatt
Stift
Edelstahl nichtrostend, 1.4305
Information
Scharniere GN 161 sind für handelsübliche Profilschienen konzipiert.
Mit nur drei verschiedenen Scharnieren werden 66 verschiedene Nutabstände „n“ abgedeckt. Hierzu werden die Positionierelemente in entsprechend gekennzeichnete Vertiefungen der Scharnierflügel eingeschlagen.

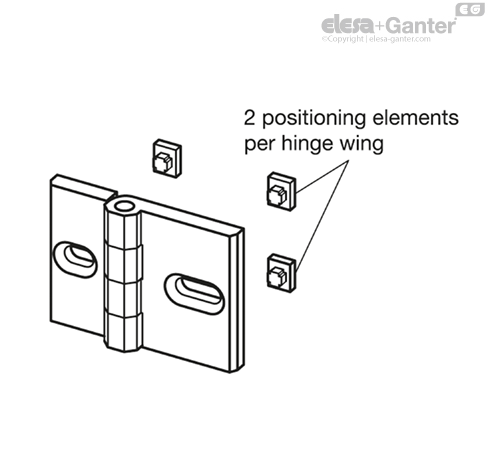

Die rechteckigen (8 x 10 mm) Positionierelemente, zwei Stück je Scharnierflügel, bewirken einen Verdrehungsschutz. Sie nehmen somit auch das Türgerwicht auf.

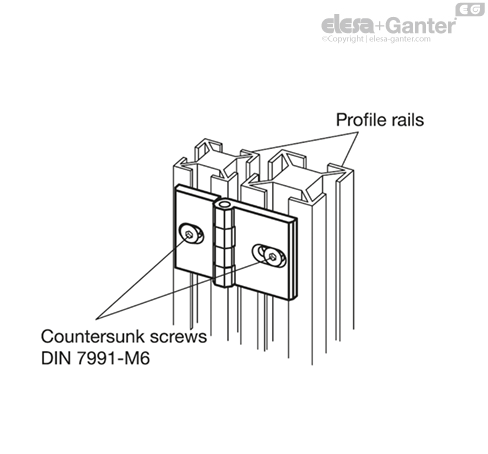

Zum Anschrauben der Scharniere an die Profilschienen werden spezielle Nutensteine verwendet.
