Ausführung
- A: Befestigung tangential mit Zylindersenkung
- B: Befestigung tangential mit Gewindebuchse
- C: Befestigung radial mit Zylindersenkung
- D: Befestigung radial mit Gewindebuchse
- A: Befestigung tangential mit Zylindersenkung
- B: Befestigung tangential mit Gewindebuchse
- C: Befestigung radial mit Zylindersenkung
- D: Befestigung radial mit Gewindebuchse
Aluminium
eloxiert, schwarz ALS
Edelstahl 1.4305
mit Gewindesicherung
Polyamid-Rundumbeschichtung
Information
Präzisions-Scharniere GN 7580 lagern drehbar befestigte Vorrichtungsbauteile wie z. B. Schwenkarme, Abstandshalter und Spannplatten. Die Präzisions-Scharniere zeichnen sich durch geringes radiales und einstellbares axiales Spiel, sowie minimalen Verschleiß aus.
Durch die beliebige Kombination von Innen- und Außenflügel können vielfältige Einbausituationen abgedeckt werden. Eine genaue Positionierung kann durch Zylinderstifte in den Passbohrungen an den Anschraubflächen erfolgen.

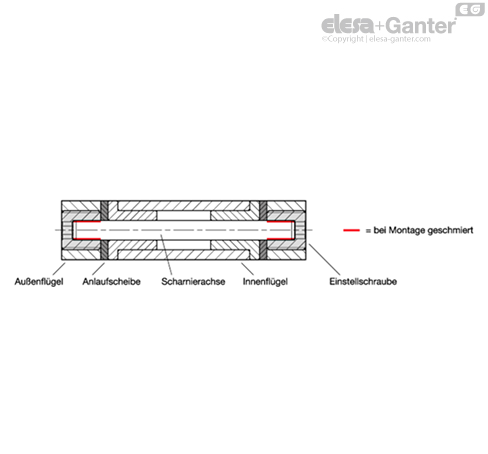

Die Lagerbuchsen, sowie die Gewindebuchsen der Formen B und D werden in den Scharnierflügeln montiert geliefert. Die Scharnierachse, Anlaufscheiben und Einstellschrauben liegen lose bei.
Belastbarkeit
Präzisions-Scharniere GN 7580 wurden umfangreichen Belastungstests unterzogen. Dazu wurden die Scharnierflügel über Zylinderstifte positioniert und mit Zylinderschrauben unter dem jeweiligen Nenndrehmoment verschraubt.

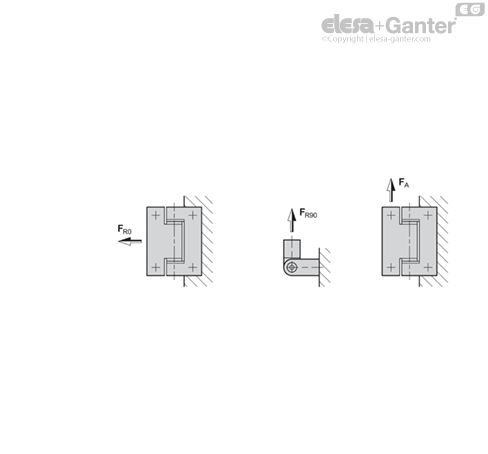

Die Werte für FA, FR0 und FR90 wurden mit Druckversuchen bei stufenweise steigender Kraft und langsamer Be- und Entlastung ermittelt. Als jeweils zulässige Belastbarkeit wurde derjenige Wert ausgewählt, nach dessen Entlastung eine sehr geringe, für die Funktion nicht relevante plastische Verformung zurückblieb. Die Bruchkräfte der Scharniere liegen bei einem Vielfachen der angegebenen Werte.
| Artikel-Nr. | Radiale Belastbarkeit | Axiale Belastbarkeit |
| FR0 in N | FR90 in N | FA in N |
| GN 7580-ALS-40-55-* | 1500 | 1500 | 1250 |
| -ALS-55-70-* | 3500 | 3500 | 2000 |
| -ALS-75-100-* | 7500 | 7500 | 5000 |

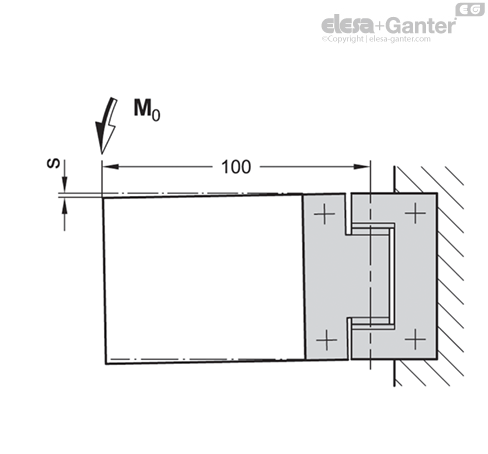

Das Aufbringen der in der Tabelle angegebenen Drehmomente führt reproduzierbar zu einer elastischen Einstellverschiebung, gemessen im angegebenen Abstand vom Drehpunkt.
| Artikel-Nr. | zul. Drehmoment | Einstellverschiebung |
| M0 in Nm | s |
| GN 7580-ALS-40-55-* | 20 | 0,3 |
| -ALS-55-70-* | 40 | 0,3 |
| -ALS-75-100-* | 100 | 0,3 |
Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatzfall geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden. Umgebungseinflüsse und Alterung können die angegebenen Werte beeinflussen.
