GN 2292

Scharniere

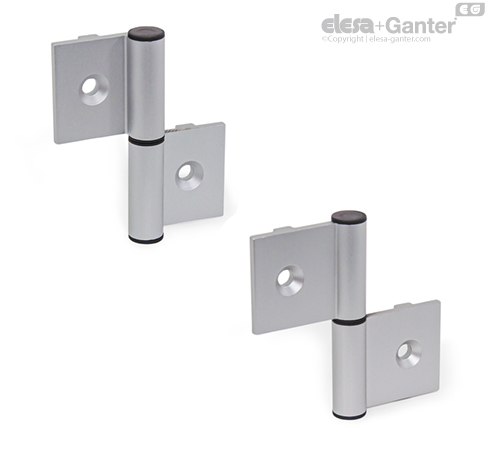

Scharniere GN 2292 sind aus gezogenem Aluminiumprofil hergestellt und werden z. B. an Türen und Klappen eingesetzt. Durch den Führungssteg können sie schnell und einfach auf alle handelsüblichen Profilsystemen der Nenngröße 40 mm mit einer Nutbreite n befestigt werden.

Scharniere der Form A ermöglichen aufgrund der außenliegenden Scharnierflügel eine Montage mit sehr kleinem Türspalt. Die Form I wird im Türspalt befestigt. Daher sind die Befestigungsschrauben bei geschlossener Tür unzugänglich und somit vor Vandalismus geschützt.

Die Scharniere werden lose geliefert und müssen gemäß beiliegender Anleitung montiert werden. Dank des modularen Aufbaus und des erhältlichen Zubehörs lassen sich beliebige Scharnierkombinationen realisieren.

• Kunststoff-Eigenschaften

• andere Längen und Bohrungsabstände

• andere Oberflächen

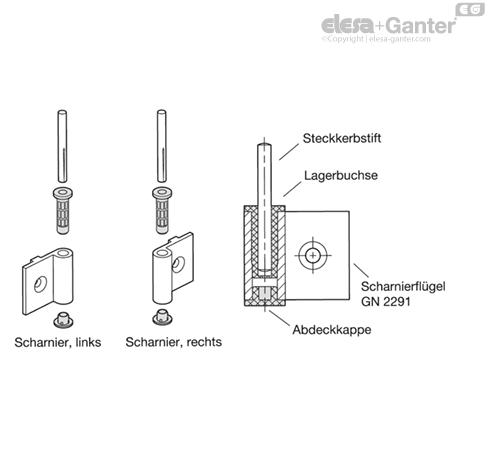

linke/rechte Scharniere

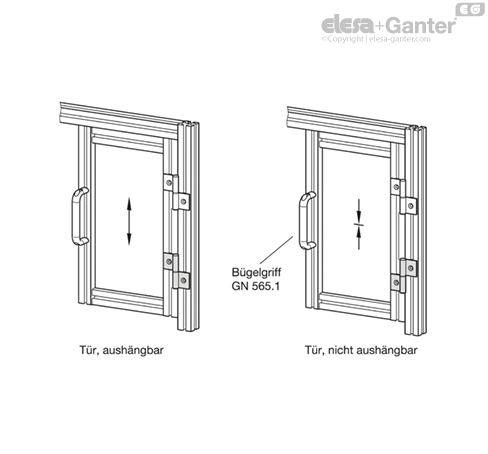

Befestigung am Türrahmen

Für die Montage einer aushängbaren Tür müssen zwei gleichartige Scharniere am Türrahmen befestigt werden.

Soll die Tür gegen Aushängen gesichert sein, muss die Tür jeweils mit mindestens einem rechten und einem linken Scharnier befestigt werden.

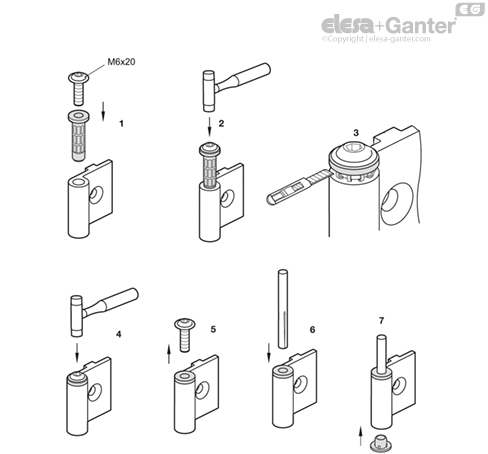

Montagehinweis

1. Die Lagerbuchse in der gewünschten Einbaurichtung auf dem Scharnierflügel positionieren. Anschließend eine Schraube mit Bund wie z.B. eine Linsenschraube ISO 7380 in die Lagerbuchse stecken, um den Bund der Lagerbuchse beim Einschlagen vor Beschädigungen zu schützen.

2. Die Lagerbuchse einschlagen, bis zwischen dem Bund der Lagerbuchse und dem Scharnierflügel ein Abstand von ca. 1 mm verbleibt.

3. Den an der Lagerbuchse entstandenen Grat mit einem Messer entfernen.

4. Nun die Lagerbuchse vollständig einschlagen.

5. Schraube entnehmen.

6. Steckkerbstift in die Lagerbuchse schlagen.

7. Die Abdeckkappe an der anderen Seite des Scharnierflügels anbringen.

Das Einbringen der übrigen Lagerbuchsen erfolgt gemäß den Punkten 1 bis 5.
