Ausführung
Form
- AVF: offener Spannarm, mit 2 Flankenscheiben
- CVF: offener Spannarm, mit 2 Flankenscheiben und Andrückschraube GN 708.1
- EVF: massiver Spannarm mit Halteschelle zum Anschweißen
Stahlblech-Teile
Einsatzstahl C10
verzinkt, blau passiviert
Lagerbuchsen einsatzgehärtet
alle beweglichen Teile
mit Spezialfett geschmiert
Solide geformter Kunststoffgriff
rot, ölbeständig
Andrückschraube GN 708.1, Form A
- Stahl, verzinkt, blau passiviert
- Gummi-Druckstück 85 Shore A
Information

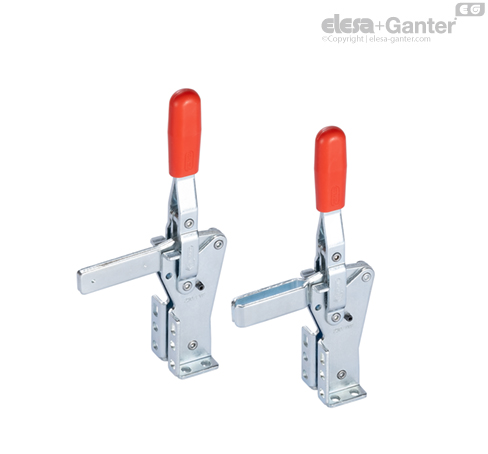

Schnellspanner GN 812.1 arbeiten nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in gleicher Richtung. In Spannstellung befindet sich der Betätigungshebel in vertikaler Position.
Die zwei um 90° angeordneten Montageflächen ermöglichen eine platzsparende Montage neben der Spannstelle.
Schnellspanner mit offenem Spannarm, mit zwei Flankenscheiben (Form AVF) können eine anwendungsspezifische Andrückschraube aufnehmen. Bei Form CVF ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.
Schnellspanner in Form F können durch Anschweißen der mitgelieferten Halteschelle oder zusammen mit GN 809 Haltern für Andrückschrauben.
