Ausführung
Aluminium AL
harteloxiert HE
verschleißfeste Oberfläche
Flankenscheiben
Stahl, verzinkt, blau passiviert
Zylinderschraube DIN 912
Stahl, verzinkt, blau passiviert
Unterlegscheibe ISO 7092
Stahl, verzinkt, blau passiviert
Information

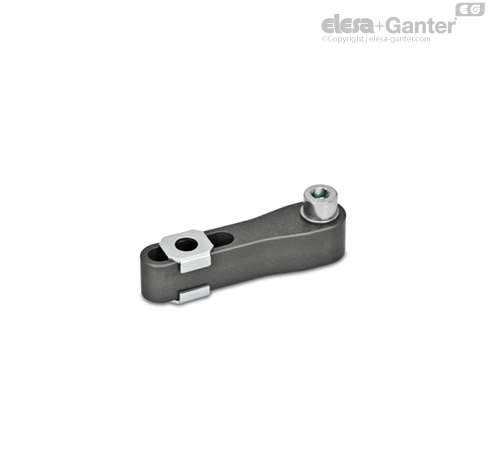

Spannarme mit Langloch GN 875.2 sind ausgelegt als Zubehör für Schwenkspanner GN 875/GN 876. Das Langloch ermöglicht, in Verbindung mit den beiden Flankenscheiben, eine beliebige Positionierung von anwendungsspezifischen Andrückelementen.
Die Winkellage des Spannarms kann bei der Montage auf den Schwenkspannern beliebig festgelegt werden. Beim Anziehen der Schraube darf die Kolbenstange kein Drehmoment erfahren, deshalb muss der Spannarm gegen Verdrehung gegengehalten werden.
Im Lieferumfang sind eine Zylinderschraube DIN 912 und eine Unterlegscheibe ISO 7092 zur Befestigung am Schwenkspanner, sowie zwei Flankenscheiben zur Befestigung der Andrückschraube enthalten.
