Ausführung
Aluminium AL
harteloxiert HE
verschleißfeste Oberfläche
Zylinderschraube DIN 912
Stahl, verzinkt, blau passiviert
Unterlegscheibe ISO 7092
Stahl, verzinkt, blau passiviert
Information

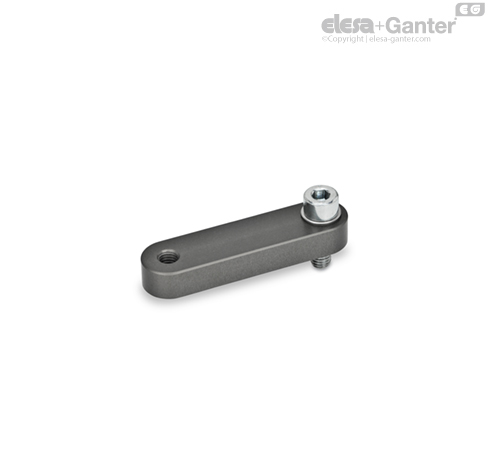

Spannarme mit Gewindebohrung GN 875.3 sind ausgelegt als Zubehör für Schwenkspanner GN 875/GN 876. Das Gewinde kann eine anwendungsspezifische Andrückschraube aufnehmen.
Die Winkellage des Spannarms kann bei der Montage auf den Schwenkspannern beliebig festgelegt werden. Beim Anziehen der Schraube darf die Kolbenstange kein Drehmoment erfahren, deshalb muss der Spannarm gegen Verdrehung gegengehalten werden.
Im Lieferumfang sind eine Zylinderschraube DIN 912 und eine Unterlegscheibe ISO 7092 zur Befestigung am Schwenkspanner enthalten.
