Ausführung
Form
Stahl geschmiedet / Feinguss
chemisch geschwärzt
Lagerbolzen Stahl
gehärtet und geschliffen
alle beweglichen Teile
mit Spezialfett geschmiert
Kunststoffgriff
rot, ölbeständig
Information

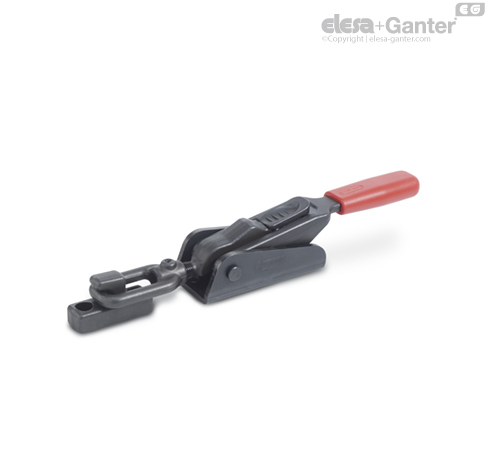

Der Verschluss-Spanner GN 858 wird eingesetzt, wenn sehr hohe Haltekräfte auftreten.
Darüberhinaus ist er mit einer Verriegelungsmechanik versehen, die ein unbedachtes oder durch Vibrationen ausgelöstes Öffnen des Spanners ausschließt.
Ein weiterer Vorteil ist die Möglichkeit der Einhandbedienung.
Der Gegenhalter gehört zum Lieferumfang.
Funktionsbeschreibung (für Einhandbedienung )

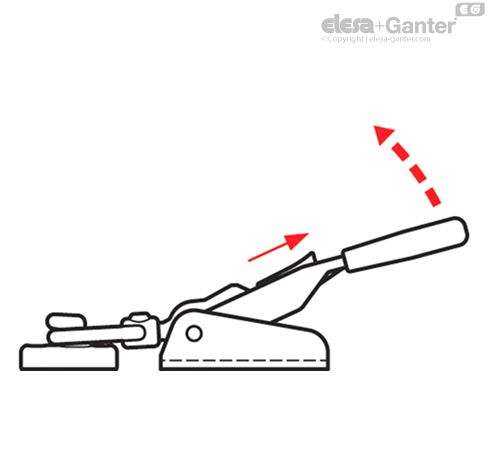

Zum Lösen den Verriegelungsschieber in Pfeilrichtung bewegen.
Hebelarm anheben, bis der Zugbügel im Gegenhalter außer Eingriff ist.

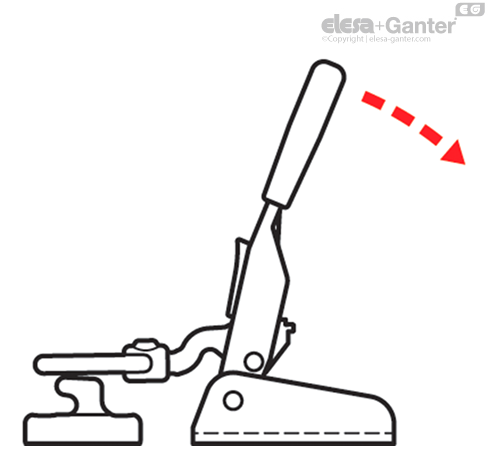

Durch Zurückbewegen des Hebelarmes wird der Zugbügel angehoben und damit der Gegenhalter freigegeben (Einhandbedienung).

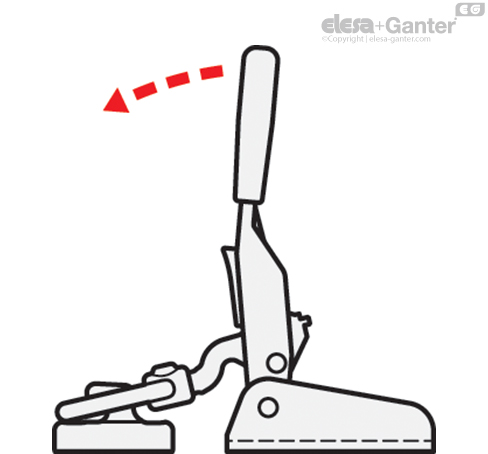

Zum Spannen den Hebelarm anheben, bis der Zugbügel am Gegenhalter aufliegt.

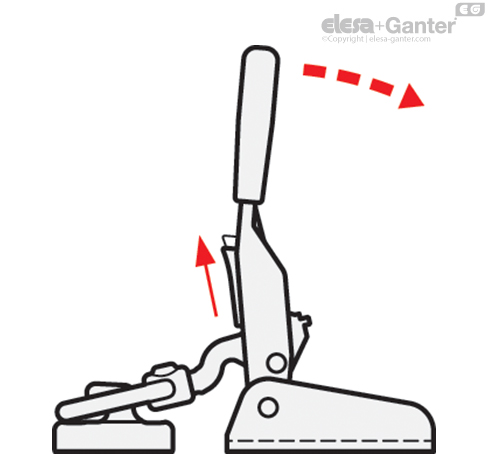

Der Zugbügel kommt am Gegenhalter in Eingriff, wenn beim Spannvorgang der Verriegelungsschieber nach oben bewegt wird.
Beim Spannen in der Endstellung erfolgt die Verriegelung automatisch durch Federkraft.
