RTE

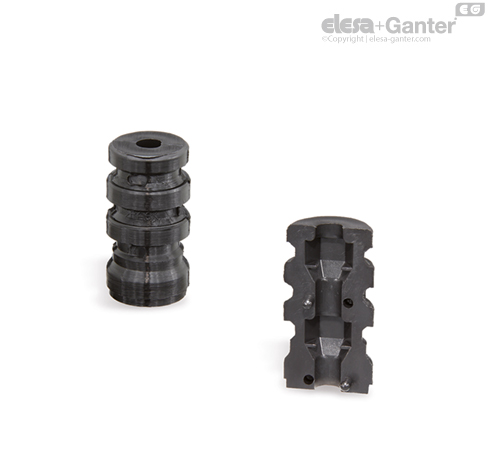

Rundrohr-Steckverbinder

Funktionen und Anwendungen

Die beiden Steckverbinderteile sind mittels zweier Stifte, die in speziellen Sitzen untergebracht sind, verbunden. Die zwei Hohlräume im Inneren des Steckverbinders sind zur Aufnahme einer Sechskantschraube oder einer Sechskantmutter gedacht. Durch die konische Form des Hohlraums, übt der Steckverbinder einen Druck an den Innenwänden des Rohres aus. Das Anziehen der Schraube oder der Mutter sorgt so für noch mehr Zugfestigkeit in der Verbindung. Die Zugfestigkeit hängt von den Maßtoleranzen des Rohres, der Beschaffenheit der Innenflächen des Rohres und dem Anzugsdrehmoment ab. Aus diesen Gründen empfiehlt es sich, dass der Zugfestigkeitstest unter realen Einsatzbedingungen durchgeführt wird.

Das Verbinden von Rundrohren oder anderen Elementen ist durch diese Steckverbindung möglich.

Die Montage erfolgt einfach durch die Positionierung der Einsteckbuchse im Profil (Rohr), ohne dass Schrauben oder andere Befestigungselemente benötigt werden.

Montage des Rohres zum Steckverbinder

Kann auch alternativ mit folgenden durchgeführt werden:

• Sechskantschraube DIN 933 die Abmessung finden Sie in der Tabelle.
• Sechskantmutter DIN 934 Abmessungen finden Sie in der Tabelle.
• Selbstsichernde Sechskantmutter DIN 985 mit Abmessungen wie in der Tabelle angeführt.

Sonderausführungen auf Anfrage

Steckverbinder mit Mutter oder Schraube montiert.
