DD51-E-RF

Funktionen und Anwendungen

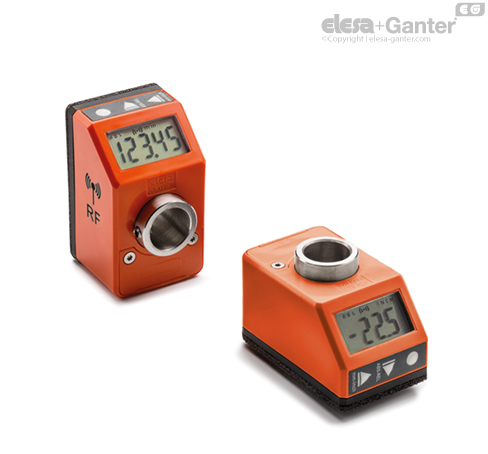

DD51-E-RF Stellungsanzeiger, mit Batteriestromversorgung, ist mit einer Hohlwelle versehen, die direkt auf die Spindel gesteckt wird, um die absolute oder inkrementelle Position einer Maschinenkomponente anzuzeigen.

Die 5-stellige LCD-Anzeige sorgt für eine hervorragende Ablesbarkeit, auch aus der Ferne und aus verschiedenen Blickwinkeln .

Das Sichtfenster aus Kunststoff Thermoplast schützt das LCD-Display gegen versehentliche Stöße.

Mit den 3 Funktionstasten ist es möglich, zwischen inkrementellem oder dem absoluten Modus zu wählen, die Maßeinheit (mm, inch oder Grad) zu ändern, den Zähler zurückzusetzen oder einen vorgegebenen Offset-Wert einzustellen.

Im Programmiermodus kann man über die drei Funktionstasten, die Anzeige nach einer Umdrehung der Welle, die Drehrichtung, die Display Ausrichtung, die Auflösung (Anzahl von Dezimalstellen die angezeigt wird), den Quellwert, den Offset-Wert und die max. Drehgeschwindigkeit programmieren.

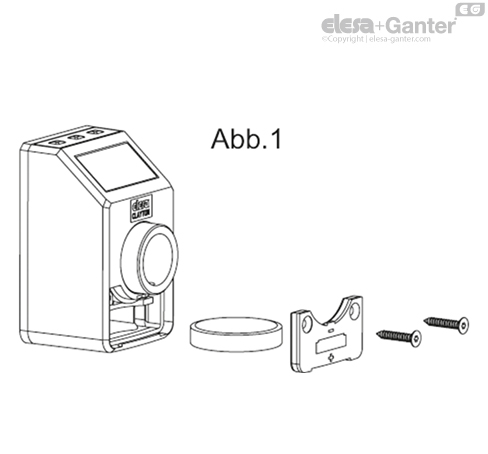

Die interne Batterie hat eine Lebensdauer von 1.5 Jahren. Wenn die Batterie ausgewechselt werden muss, erscheint auf dem Display ein entsprechendes Symbol. Die Batterie lässt sich durch Abnehmen der vorderen Abdeckkappe (Abb. 1) leicht auswechseln, ohne dass der Anzeiger von der Antriebswelle entfernt werden muss und ohne dass dabei die Konfigurationsparameter verloren gehen.

Weitere technische Informationen finden Sie in der Bedienungsanleitung.



System zur schnellen Positionierung

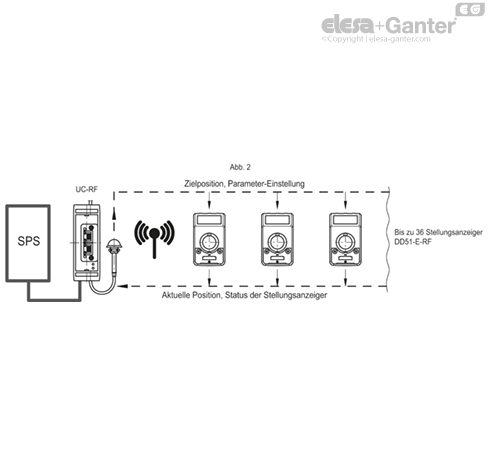

DD51-E-RF Stellungsanzeiger (Elesa Patent) werden mittels Funkfrequenz (RF) mit der Kontrolleinheit UC-RF verbunden, und bilden so ein kabelloses System zur schnellen Positionierung der Maschinenteile (Abb. 2).

Über die drahtlose Verbindung können Sie:

• die aktuelle Position auslesen

• die Zielposition festlegen

• alle Betriebsparameter konfigurieren

Das Funkfrequenznetzwerk ermöglicht die problemlose Nutzung verschiedener Geräte im selben Raum ohne gegenseitige Störungen.

Dieses System ist v.a. dann geeignet, wenn es zu regelmäßigen Format-Änderungen kommt. Es vereinfacht die Einstellung der Ziel/aktuelle Position der Maschinenteile und dient daher auch als eine Art Sicherheitssystem. Ist auch nur ein einziger DD51-E-RF Stellungsanzeiger nicht in der Zielposition positioniert, verhindert SPS den Beginn des Produktionszyklus, um Probleme im Produktionsablauf zu verhindern.

Die Installation des System ist schnell und einfach durchzuführen und benötigt keine Kabeln zwischen der Kontrolleinheit und den Stellungsanzeigern.

Weitere technische Informationen finden Sie in der Bedienungsanleitung.



(1) siehe Gebrauchsanweisung

(2) Standard 600 U/min

Höhere Umdrehungsahlen als 600 r.p.m. können für eine kurze Zeit aufrecht erhalten bleiben.

Die maximale Drehzahl, die Anzahl der Antriebe und die Häufigkeit der Übertragungen beeinflussen die Lebensdauer der Batterie.

Die Lebensdauer der Batterie hängt von den Einsatzbedingungen ab (Einrichtung, Temperatur usw.). Der angegebene Wert ist ein Schätzwert, der für Temperaturen zwischen 20 °C und 30 °C sowie bei Standardeinstellungen gilt. Außerdem bezieht sich dieser Wert auf den Zustand des Geräts, wenn es das Elesa-Werk verlässt. Bei der Abschätzung der Batterielebensdauer müssen lange Lagerzeiten immer berücksichtigt werden, wenn das Gerät in Betrieb genommen wird.

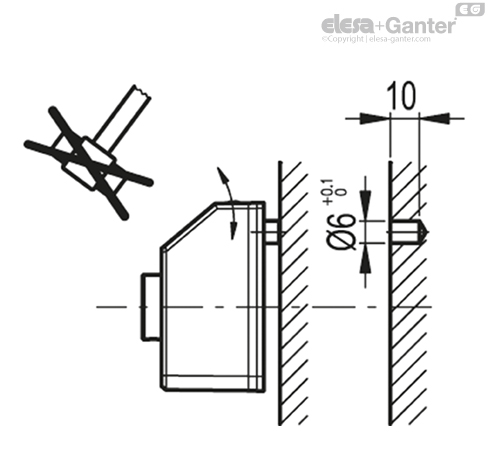

Montagehinweis

• Diese Bohrung ist an der Maschine, mit Ø 6 mm und einer Tiefe von 10 mm, mit einem Abstand von 22 mm zum Mittelpunkt der Spindel anzubringen.

• Vor der endgültigen Montage ist die Spindel in Ausgangsstellung (0-Stellung) zu drehen und der Stellungsanzeiger auf "0" zu setzen.

• Die Befestigung des Stellungsanzeigers erfolgt über die Drehmomentabstützung und eine Druckschraube gemäß UNI 5929-85 in der Hohlwelle.



Zubehör auf Anfrage  (separat zu bestellen)

• MDX-51: Kunststoff Thermoplast (Polyamid PA) Griff

• RB51-SST: Reduzierbuchsen, Stahl brüniert

• BSA51-E: Zinkdruckguss-Klemmplatten für die Spindelarretierung, kunststoffbeschichtet, schwarz, matt (siehe Tabelle). GN 302.1 Verstellbare Klemmhebel mit Zink-Druckguss Griff und Edelstahl 1.4301 Klemmelement. Mit Ø 6,1 mm Bohrung, zum Fixieren am Stellungsanzeiger, versehen. Klemmhebel kann links- oder rechtsseitig montiert werden und an der Maschine mit zwei M4 Zylinderkopfschrauben (nicht im Lieferumfang enthalten) angebracht werden.

Kompatibilität

Die elektronischen Stellungsanzeiger „-W2“ sind ausschließlich mit den elektronischen Stellungsanzeigern und der Kontrolleinheit der gleichen Version „-W2“ kompatibel.
