DD52R-E

Elektronische Stellungsanzeiger

Funktionen und Anwendungen

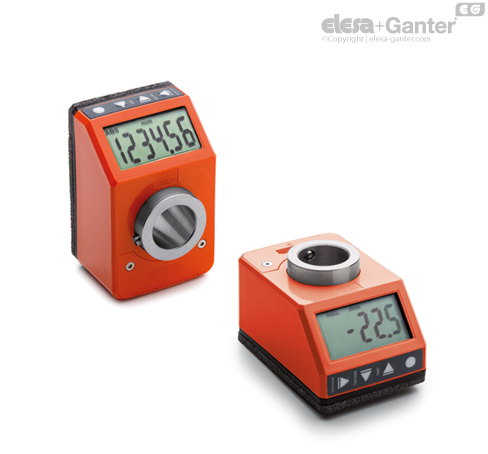

Der DD52R-E Stellungsanzeiger, mit Batteriestromversorgung, ist mit einer Hohlwelle versehen, die direkt auf die Spindel gesteckt wird, um die absolute oder inkrementelle Position einer Maschinenkomponente anzuzeigen.

Die 6-stellige LCD-Anzeige sorgt für eine hervorragende Ablesbarkeit, auch aus der Ferne und aus verschiedenen Blickwinkeln .

Das Sichtfenster aus Kunststoff Thermoplast schützt das LCD-Display gegen versehentliche Stöße.

Mit den 4 Funktionstasten ist es möglich, zwischen inkrementellem oder dem absoluten Modus zu wählen, die Maßeinheit (mm, inch oder Grad) zu ändern, den Zähler zurückzusetzen oder einen vorgegebenen Offset-Wert einzustellen.

Im Programmiermodus kann man über die vier Funktionstasten, die Anzeige nach einer Umdrehung der Welle, die Drehrichtung, die Display Ausrichtung, die Auflösung (Anzahl von Dezimalstellen die angezeigt wird), den Quellwert, den Offset-Wert und die max. Drehgeschwindigkeit programmieren.

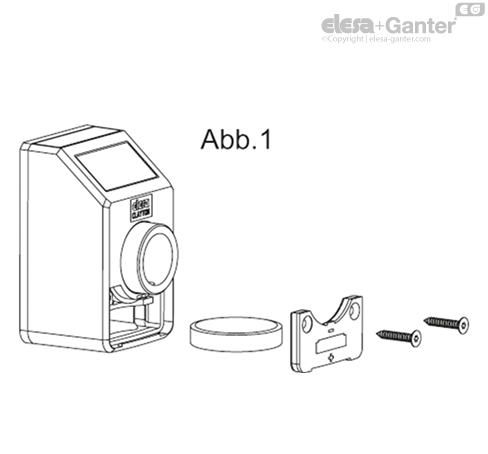

Die interne Batterie hat eine Lebensdauer von 5 Jahren. Wenn die Batterie ausgewechselt werden muss, erscheint auf dem Display ein entsprechendes Symbol. Die Batterie lässt sich durch Abnehmen der vorderen Abdeckkappe (Abb. 1) leicht auswechseln, ohne dass der Anzeiger von der Antriebswelle entfernt werden muss und ohne dass dabei die Konfigurationsparameter verloren gehen.

Weitere technische Informationen finden Sie in der Gebrauchsanweisung.



(1) siehe Gebrauchsanweisung

(2) Standard 600 U/min

Höhere Umdrehungsahlen als 600 U/min. können für eine kurze Zeit aufrecht erhalten bleiben.

Dies geht jedoch zu Lasten der Batterielebensdauer.

Die Lebensdauer der Batterie hängt von den Einsatzbedingungen ab (Einrichtung, Temperatur usw.). Der angegebene Wert ist ein Schätzwert, der für Temperaturen zwischen 20 °C und 30 °C sowie bei Standardeinstellungen gilt. Außerdem bezieht sich dieser Wert auf den Zustand des Geräts, wenn es das Elesa-Werk verlässt. Bei der Abschätzung der Batterielebensdauer müssen lange Lagerzeiten immer berücksichtigt werden, wenn das Gerät in Betrieb genommen wird.

Montagehinweis

1. Die Bohrung ist an der Maschine, mit Ø 6 mm und einer Tiefe von 10 mm, mit einem Abstand von 30 mm zum Mittelpunkt der Spindel anzubringen.
2. Bringen Sie den Indikator an der Welle an und versichern Sie sich, dass der Positinierstift in die Bohrung passt.
3. Die Befestigung des Stellungsanzeigers erfolgt über die Drehmomentabstützung und eine Druckschraube gemäß UNI 5929-85 in der Hohlwelle.

Zubehör auf Anfrage (separat zu bestellen)

• RB52-SST: Reduzierbuchsen, Stahl brüniert

• MDX-52: Kunststoff Thermoplast (Polyamid PA) Griff
• BSA52-E: Zinkdruckguss-Klemmplatten für die Spindelarretierung, kunststoffbeschichtet, schwarz, matt (siehe Tabelle). GN 302 Verstellbare Klemmhebel mit Zink-Druckguss Griff und Edelstahl 1.4301 Klemmelement. Mit Ø 6,1 mm Bohrung, zum Fixieren am Stellungsanzeiger, versehen. Klemmhebel kann links- oder rechtsseitig montiert werden und an der Maschine mit zwei Zylinderkopfschrauben (nicht im Lieferumfang enthalten) angebracht werden.
