Funktionen und Anwendungen

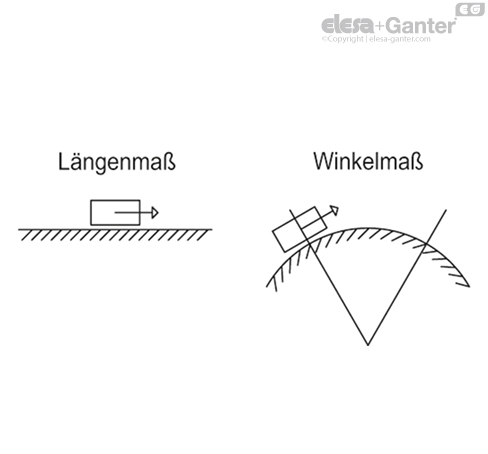

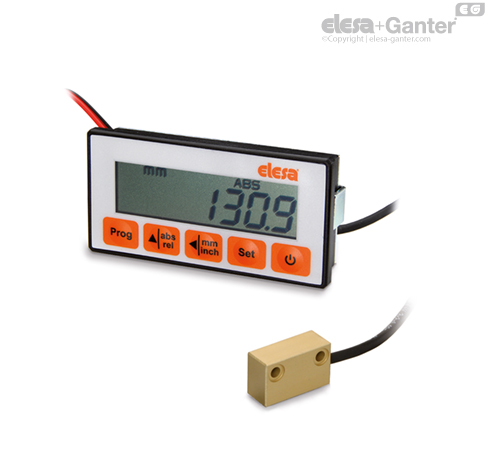

MPI-15 Längenmesssystem, bestehend aus einem LCD Multifunktions-Display mit magnetischem Sensor, kombiniert mit Magnetband M-BAND-10 (separat zu bestellen), ist ein vollständiges System zum Messen von linearen oder Winkelverschiebung (mit einem Minimumradius von 65 mm).
Die Montage ist einfach und das Produkt besticht durch eine sehr genaue Ausrichtung und Positionierung. Mechanische und elektrische Eigenschaften.
- Multifunktions-LCD mit 5 Funktionstasten
- Absoluter Modus / inkrementeller Modus
- Programmierbare Offset- und Reset-Funktion
- Batteriestrombetrieb (externes Batteriefach) 1.5V DC.
- Pufferspeicher
- Schutzvorrichtung gegen Polaritätsumkehr
- Magnetsensorhülle aus eloxiertem Aluminium.
Für weitere Informationen lesen Sie Bedienungsanleitung.
| Technische Daten |
|---|
| Batterielebensdauer | 1,5 Jahre (C-Batterie) |
| Auflösung / Teilung (1) | 0,1 mm - 0,01 in - 0,01° |
| Genauigkeit (2) | 0,1 mm |
| Wiederholgenauigkeit (3) | 0,001 mm |
| Betriebsgeschwindigkeit | max. 5 m/s |
| Selbstdiagnose | Sensor/Kabelfunktionstest, Magnetbandtest, Stromversorgungstest |
| Programmierbare Maßeinheiten | Millimeter, Zoll, Wingelgrad |
| Betriebstemperatur | 0 ÷ 50 °C |
| Lagertemperatur | -20 ÷ +70 °C |
| Luftfeuchtigkeit | maximal 95% ohne Kondensation |
| Schutzart | IP40 Gesamtgerät IP54 Gerätefront gemäß IEC 529 IP67 Magnetsensor |
| Störfestigkeit | IEC 61000-4-2 |
(1) Auflösung / Teilung: kleinste messbare Längendifferenz.
(2) Genauigkeit: max. Abweichung zwischen der angezeigten und der tatsächlichen Position.
(3) Wiederholgenauigkeit: max. Abweichung des Messergebisses bei exakt reproduzierbar erreichter Messposition
Sonderausführungen auf Anfrage
Sonderausführungen auf Anfrage
Die LCD-Multifunktionsanzeige und die 5 Funktionstasten können mit maßgeschneiderten grafischen Symbolen, Zeichen oder Schriften geliefert werden.
Der Magnetsensor kann mit verschiedenen Kabellängen bis zu 20 m bestellt werden.
