Ausführung
Gehäuse
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt
Halteklipp aus Kunststoff Thermoplast (POM), schwarz, matt
Abdeckung mit Tastatur
Polycarbonat beständig gegen Fette, Öle, Alkohol und mineralische Säuren.
Schutzart
Hinweis
Funktionen und Anwendungen

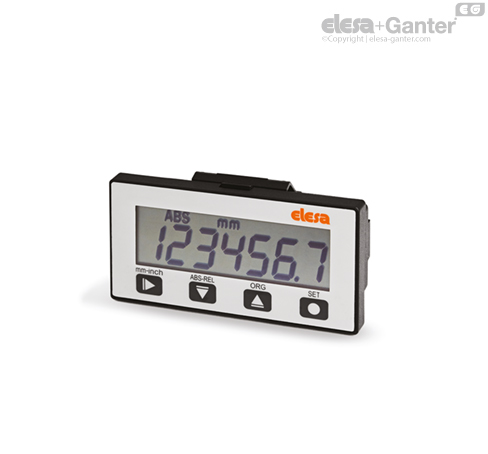

MPI-R10 Messsystem verbunden mit einem speziellen Sensor FC-MPI, zusammen mit dem Magnetband M-BAND-10, bildet ein Gesamtsystem zur Längen- und Winkelmessung (mit einem Minimumradius von 65 mm).
Die Montage ist einfach und das Produkt besticht durch eine sehr genaue Ausrichtung und Positionierung. Mechanische und elektrische Eigenschaften.
- Einfache Montage und Demontage dank des Halteklipps (ELESA PATENT)
- 7-stelliges LCD-Display, 12 mm hoch mit Sonderzeichenunterstützung
- Programmierbar mit 4 Funktionstasten
- Anzeige in mm, Inch oder Grad
- Anzeige im absoluten oder inkrementellen Modus
- bis zu 10 programmierebare Offset-Werte.
- Speicherung und Anzeige von 32 Zielpositionen.
- Langlebige interne Lithium Batterie
- Gehäuse für FC-MPI Verbindung, Montage mittels Einrasten zum einfachen Aufstecken und wieder Abnehmen.
Für weitere Informationen lesen Sie Bedienungsanleitung.
| Mechanische und elektrische Eigenschaften |
|---|
| Stromversorgung | Lithium Batterie 1/2 AA 3.6 V (im Lieferumfang enthalten). |
| Batterielebensdauer | 3 Jahre |
| Anzeige | 7-stelliges LCD-Display, 12 mm hoch mit Sonderzeichenunterstützung |
| Anzeige Werte | -199999; 999999 |
| Anzahl der Kommastellen | programmierbar |
| Programmierbare Maßeinheiten | mm, Zoll, Grad (Winkel) |
| Max Betriebsgeschwindigkeit | 1 ÷ 5 m/s programmierbar (1) |
| Auflösung/Teilung (2) | 0.01 mm - 0.001 bei - 0.01° |
| Genauigkeit (3) | ±0.03mm |
| Wiederholgenauigkeit (4) | 0.0002 x L mm (L = Messwert in mm) |
| Selbstdiagnose | Batterie-, Sensor-, Magnetband-Check |
| Schutzart | IP54 o IP67 |
| Betriebstemperatur | 0 ÷ 50 °C |
| Aufbewahrungstemperatur | -20 ÷ +60 °C |
| Luftfeuchtigkeit | maximal 95% ohne Kondensation |
| Umgebungsbedingungen | im Innenbereich |
| Höhe | bis zu 2000 m |
(1) Die Lesegeschwindigkeit beeinträchtigt die Lebensdauer der Batterie
(2) Auflösung/Teilung: die kleinste Abweichung in der Länge, die das System anzeigen kann.
(3) Genauigkeit: max. Abweichung zwischen der angezeigten und der tatsächlichen Position.
(4) Wiederholgenauigkeit: max. Abweichung des Messergebnisses bei exakt reproduzierbar erreichter Messposition
Zubehör
Magnetischer Sensor mit Kabel
FC-MPI separat zu bestellen.
Zubehör auf Anfrage
Magnetband M-BAND-10.
Andere Ausführungen
Sonderausführungen auf Anfrage
Die Abdeckung kann mit kundenspezifischen grafischen Symbolen, Zeichen oder Text geliefert werden.
Gebrauchsanweisung
Montagehinweis
- Bohrung gemäß der Montageschablone (Dicke 0.7÷2 mm)
- Alle Bohrgrate vorm Einpassen des Displays entfernen.
- Den unteren Teil des Displays in das Gehäuse einpassen und solange hineindrücken, bis es komplett eingerastet ist (Abb. 1).
Batteriewechsel
- Den Halteklipp mittels geschlitzten Schraubenzieher nach unten drücken. (Abb. 2).
- Aufschrauben der selbstschneidenden Edelstahl 1.4301 TORX® T06 Schraube und entfernen Sie die Abdeckung (Abb. 3).
- Die Batterie austauschen.
- Wird die Batterie innerhalb von 10 Sekunden (Dauer des Pufferspeichers) ausgetauscht, gehen die eingestellten Parameter nicht verloren.
*Eingetragenes Markenzeichen von TEXTRON INC.
