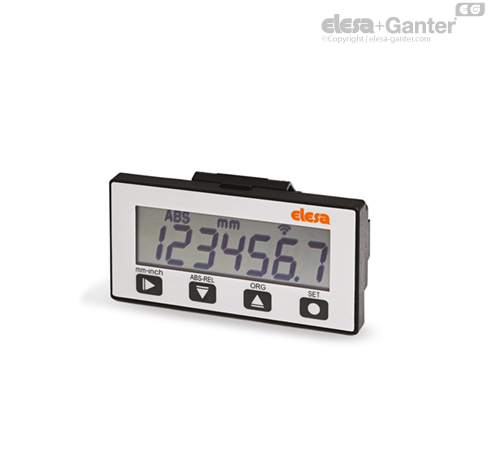

MPI-R10-RF

Längenmesssysteme mit magnetischem Sensor

Funktionen und Anwendungen

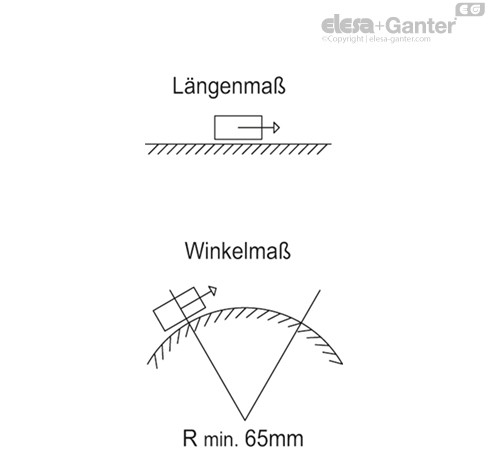

MPI-R10-RF Messsystem verbunden mit einem speziellen Sensor FC-MPI, zusammen mit dem Magnetband M-BAND-10, bildet ein Gesamtsystem zur Längen- und Winkelmessung (mit einem Minimumradius von 65 mm).

Die Montage ist einfach und das Produkt besticht durch eine sehr genaue Ausrichtung und Positionierung. Mechanische und elektrische Eigenschaften.

• Einfache Montage und Demontage dank des Halteklipps (ELESA PATENT)

• 7-stelliges LCD-Display, 12 mm hoch mit Sonderzeichenunterstützung

• Programmierbar mit 4 Funktionstasten

• Anzeige in mm, Inch oder Grad

• Anzeige im absoluten oder inkrementellen Modus

• bis zu 10 programmierebare Offset-Werte.

• Speicherung und Anzeige von 32 Zielpositionen.

• Langlebige interne Lithium Batterie

• Pufferspeicher

• Gehäuse für FC-MPI Verbindung, Montage mittels Einrasten zum einfachen Aufstecken und wieder Abnehmen.

Für weitere Informationen lesen Sie "Bedienungsanleitung".



(1) Die Lesegeschwindigkeit beeinträchtigt die Lebensdauer der Batterie

(2) Auflösung/Teilung: die kleinste Abweichung in der Länge, die das System anzeigen kann.

(3) Genauigkeit: max. Abweichung zwischen der angezeigten und der tatsächlichen Position.

(4) Wiederholgenauigkeit: max. Abweichung des Messergebnisses bei exakt reproduzierbar erreichter Messposition

System zur schnellen Positionierung

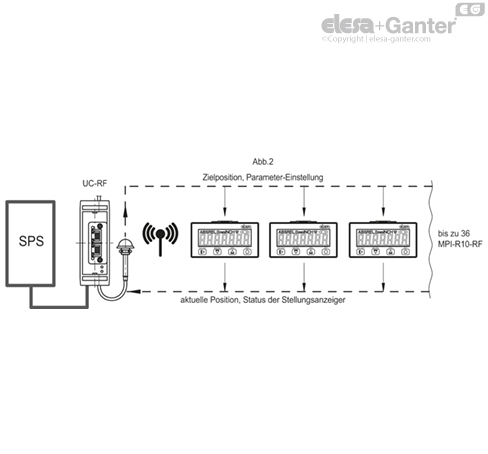

MPI-R10-RF Messsystem wird mit Funkfrequenz (RF) mit der Kontrolleinheit UC-RF verbunden, und bildet so ein kabelloses System zur schnellen Positionierung der Maschinenteile bzw. mehrachsigen Messungen (Abb.4).

Über die drahtlose Verbindung können Sie:

• die aktuelle Position auslesen

• die Zielposition festlegen

• alle Betriebsparameter konfigurieren

Das Funkfrequenznetzwerk ermöglicht die problemlose Nutzung verschiedener Geräte im selben Raum ohne gegenseitige Störungen.

Dieses System ist v.a. dann geeignet, wenn es zu regelmäßigen Format-Änderungen kommt. Es vereinfacht die Einstellung der Ziel/aktuelle Position der Maschinenteile und dient daher auch als eine Art Sicherheitssystem. Ist auch nur ein einziger MPI-R10 Messsystem in der Zielposition positioniert, verhindert SPS den Beginn des Produktionszyklus, um Probleme im Produktionsablauf zu verhindern.

Die Installation des System ist schnell und einfach durchzuführen und benötigt keine Kabeln zwischen der Kontrolleinheit und den Stellungsanzeigern.

Weitere technische Informationen finden Sie in der "Bedienungsanleitung".



Magnetischer Sensor mit Kabel

FC-MPI separat zu bestellen.

Zubehör auf Anfrage

Magnetband M-BAND-10.

Sonderausführungen auf Anfrage

Die Abdeckung kann mit kundenspezifischen grafischen Symbolen, Zeichen oder Text geliefert werden.

Montagehinweis

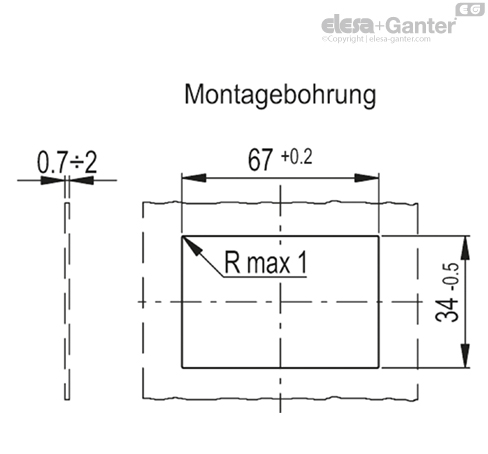

• Bohrung gemäß der Montageschablone (Dicke 0.7÷2 mm)

• Alle Bohrgrate vorm Einpassen des Displays entfernen.

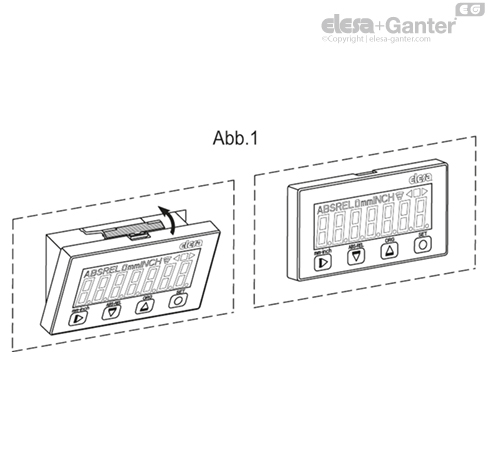

• Den unteren Teil des Displays in das Gehäuse einpassen und solange hineindrücken, bis es komplett eingerastet ist (Abb. 1).





Batteriewechsel

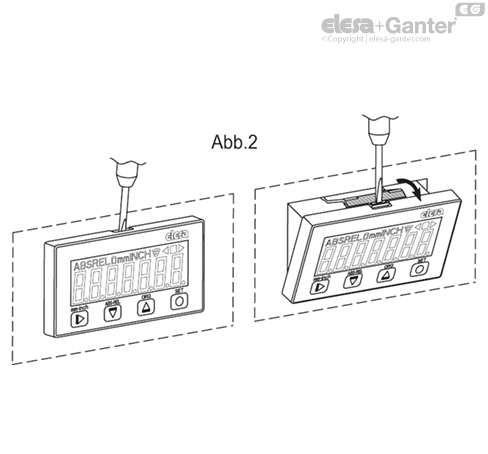

• Den Halteklipp mittels geschlitzten Schraubenzieher nach unten drücken. (Abb. 2).

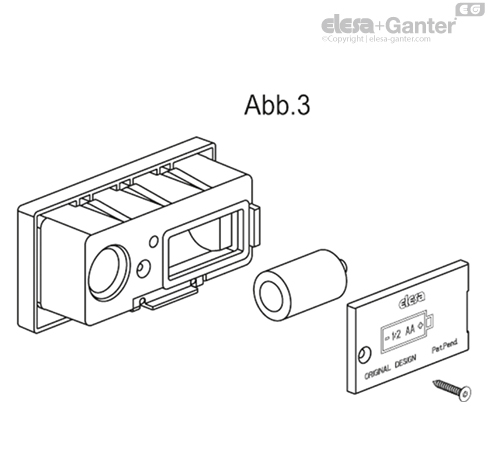

• Aufschrauben der selbstschneidenden Edelstahl 1.4301 TORX^® T06 Schraube und entfernen Sie die Abdeckung (Abb. 3).

• Die Batterie austauschen.

• Wird die Batterie innerhalb von 10 Sekunden (Dauer des Pufferspeichers) ausgetauscht, gehen die eingestellten Parameter nicht verloren.





_{*Eingetragenes Markenzeichen von TEXTRON INC.}

Kompatibilität

Das magnetische Messsystem der Version „-W2“ ist ausschließlich mit dem magnetischen Messsystem und der Kontrolleinheit der gleichen Version „-W2“ kompatibel.
