DD51

Mechanische Stellungsanzeiger

Funktionen und Anwendungen

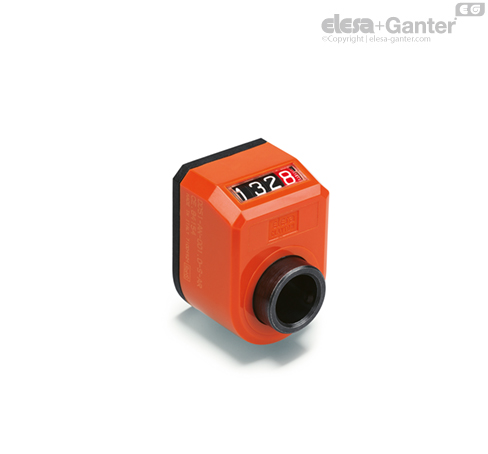

Der Stellungsanzeiger kann in jeder Position auf Spindeln angebracht werden, um eine bestmögliche Ablesbarkeit der Position einer Maschinenkomponente zu gewährleisten. (siehe "Beispiel zu Bestellbezeichnung")

Ergonomie und Design

Die Ziffern des Zählwerkes sind gut leserlich gestaltet, wobei sie durch einen Lupeneffekt der Sichtscheibe noch vergrößert werden.

Sonderausführungen auf Anfrage

• Sonderzählwerke nach einer Umdrehung
• Gehäuse in verschiedenen Farben
• Vollkommen abgedichtete Stellungsanzeiger mit Schutzart IP67EN 60529 Tabelle Messingbuchse mit doppelter O-Ring Dichtung im hinteren Hohlraum der Grundplatte.

LB - Spindelverriegelung

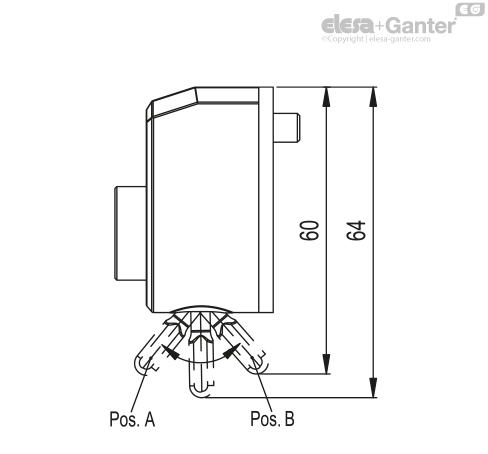

DD51-LB Stellungsanzeiger ermöglichen die Verriegelung der Spindel, auf welcher sie aufgesetzt sind. Somit können etwaige nicht beabsichtigte Umdrehungen der Spindel (z.B. durch Vibrationen) vermieden werden. Um die Spindelumdrehung zu sperren oder zu entriegeln, einfach den Hebel in Pos. A (entriegeln) oder Pos. B (sperren) bringen.

Auch nach wiederholten Verriegelungen funktioniert die Spezialvorrichtung einwandfrei.

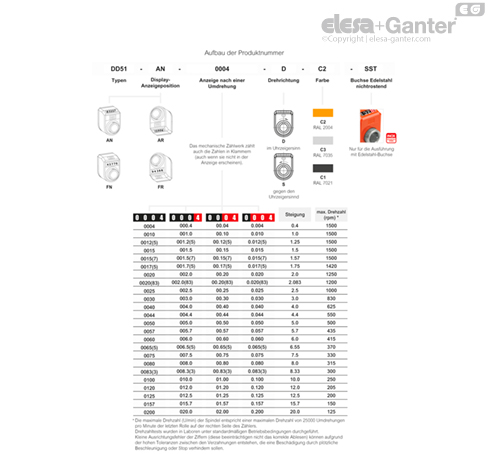

Um den Stellungsanzeiger mit Spindelverriegelung zu bestellen, fügen Sie den "-LB" Index hinter dem Code und der Beschreibung hinzu (z.B. CE.84101-LB, DD51-AN-00.50-D-C3-LB).



Montagehinweis

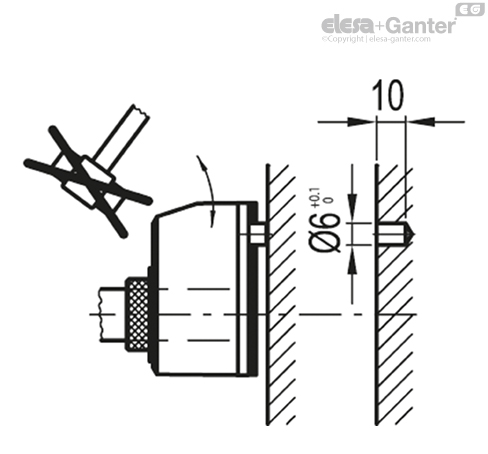

1. Diese Bohrung ist an der Maschine, mit Ø 6 mm und einer Tiefe von 10 mm, mit einem Abstand von 22 mm zum Mittelpunkt der Spindel anzubringen.
2. Spindel in Start Position bringen.
3. Vor der endgültigen Montage ist die Spindel in Ausgangsstellung (0-Stellung) zu drehen und der Stellungsanzeiger auf "0" zu setzen.
4. Die Befestigung des Stellungsanzeigers erfolgt über die Drehmomentabstützung und eine Druckschraube gemäß UNI 5929-85 in der Hohlwelle.



Zubehör auf Anfrage (separat zu bestellen)

• MDX-51: Kunststoff Thermoplast (Polyamid PA) Griff.

• RB51: Reduzierbuchsen Stahl, brüniert
• RB51-SST: Reduzierbuchsen Edelstahl 1.4301

• BSA-N51: Zinkdruckguss-Klemmplatten für die Spindelarretierung, kunststoffbeschichtet, schwarz, matt (siehe Tabelle). Mit GN 302.1 verstellbaren Klemmhebel. BSA-N51 Klemmplatten ermöglichen eine einfache und schnelle Arretierung der Spindeln nach ihrer Positionierung. Sie sind mit einer Ø 6,1 mm Bohrung zur Drehmomentabstützung versehen. Sie können mit dem Klemmhebel entweder auf der rechten oder auf der linken Seite montiert werden und an der Maschine mit zwei M4 Zylinderkopfschrauben (nicht im Lieferumfang enthalten) angebracht werden.

• BS51: glasfaserverstärkte Kunststoff Thermoplast (Polyamid PA) Distanzplatte (Code CE.85900)
