Ausführung
- SC: mit Schlüssel (Schließung einheitlich)
- SCKN: mit Knebel (Schließung einheitlich)
- SCTN: mit T-Griff (Schließung einheitlich)
- 1: ohne Gegenhalter
- 2: mit Gegenhalter
- 1.4305 bei Form SC
- 1.4401 bei Form SCKN / SCTN
Bedienelement bei Form SCKN / SCTN
Neusilber mit Kunststoff-Griffstück
Information
Hakenverriegelungen GN 115.8-L-SST mit Haken und Gegenhalter werden vorwiegend bei Schiebetüren und Klappen eingesetzt. Die Verriegelung erfolgt radial zur Drehachse, wodurch sich vielfältige Anwendungsmöglichkeiten ergeben.
Die Verriegelungen werden jeweils mit 2 Schlüsseln sowie lose beigelegtem Haken geliefert. Der Schlüssel kann in beiden Endstellungen abgezogen werden.
Bei den Formen mit einheitlicher Schließung kann jedes Schloss mit demselben Schlüssel geöffnet werden.
Konstruktions- und Montagehinweise

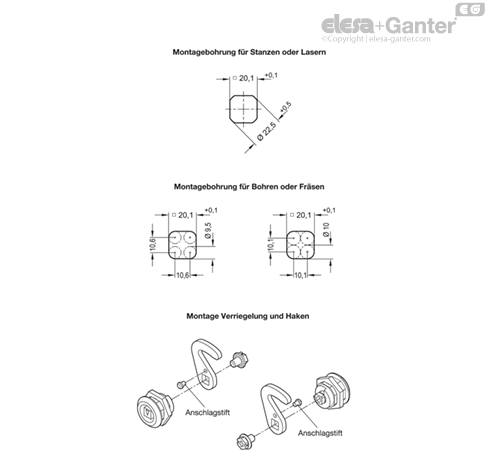

Zur Montage wird die Tür bzw. Klappe oder Luke mit einer Bohrung gemäß Skizze versehen.
Die benötigte Montagebohrung im Türblatt wird in der Serienfertigung üblicherweise durch Stanzen oder Lasern erzeugt.
Desweiteren kann die Montagebohrung durch Bohren oder Fräsen gemäß den dargestellten Skizzen realisiert werden.
Für Kleinserien und Stahlblech bis 2 mm Dicke bietet sich an der Blechlocher GN 123 das Werkzeug der Wahl.
Der Haken kann erst nach der Montage des Verschlussgehäuses im Türblatt an der Verriegelung befestigt werden.

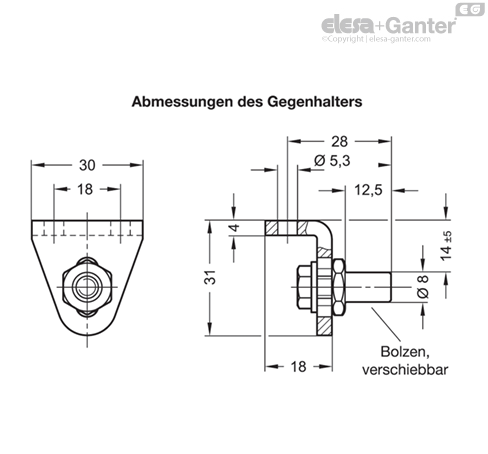

Der Bolzen des Gegenhalters ist in der Höhe über ein Langloch um ±5 mm verschiebbar, was die aufbauseitige Anpassung der Verriegelung erleichtert.
Idealerweise befindet sich der Bolzen wie dargestellt im verriegelten Zustand in der Ebene der Drehachse. Ein seitlicher Versatz bis max. 4 mm beeinträchtigt die Funktion aber nicht.
Der Drehwinkel des Hakens ist in der Regel auf 90° begrenzt.
Je nach Montage des lose beigefügten Anschlagstiftes, erfolgt die Schließung durch Rechts- oder Linksdrehung.
Ohne den Anschlagstift ist der Haken um 360° drehbar.
