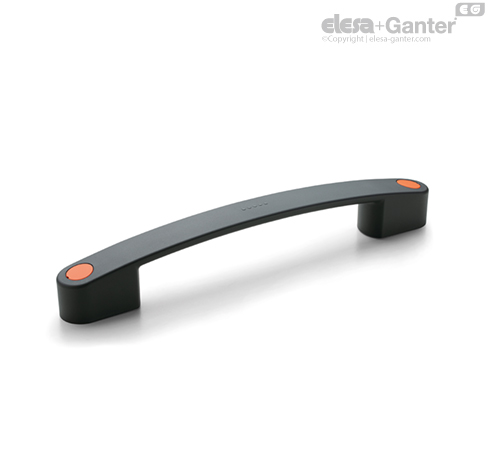

Ausführung
Material
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarzgrau, matt.
Schrauben-Abdeckung
- ECA.B: Glasfaserverstärkter Polyamid (PA)-Thermoplast, in Elecolors-Farben, matt.
Wird mitgeliefert, Montage durch aufdrücken, abnehmbar mit einem Schraubenzieher.
Zubehör: Separat erhältlich (siehe Tabelle).
Standardausführung
Durchlöcher für front- oder rückseitige Montage über Zylinderkopfschrauben mit Innensechskant, Sechskantschrauben oder Befestigungsmuttern (separat erhältlich).
Empfohlener Anzugsdrehmoment:
- Empfohlenes Drehmoment bei der Montage von der Rückseite: 10 [Nm]
- Montage von der Bedienseite mit Bohrungs- oder Gewindeloch: 10 [Nm].
Hinweis
Technische Daten
Die in der Tabelle angegebenen Werte F1, F2, L1 und L2 sind das Ergebnis mit entsprechenden dynamometrischen Instrumenten unter den in der Abbildung dargestellten Bedingungen bei Umgebungstemperatur.
Zubehör
Zubehör auf Anfrage
ECA.B: Schraubenabdeckungen in Elecolors-Farben (siehe Tabelle).
