Ausführung
Material

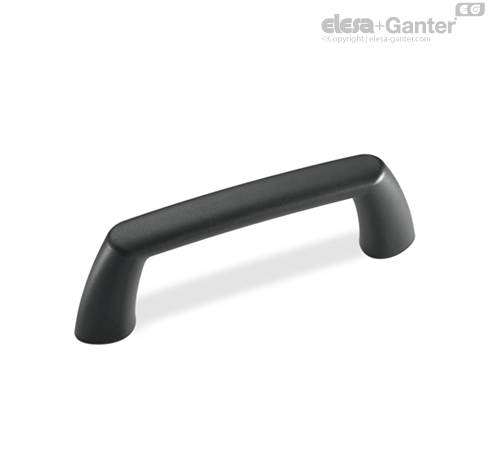

Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt.
Standardausführungen
- M.943-B: Gewindebuchse Messing, Gewinde-Sackloch
- M.943-AF: Sacklöcher für Blechschrauben Ø4,8 (UNI ISO 7049); empfohlenes maximales Drehmoment 5 Nm
Hinweis
Funktionen und Anwendungen
Die Abmessungen der Bügelgriffe M.943 sind geeignet für die Verwendung bei 19" Einschüben und Geräten.
Die in der Tabelle angegebenen Werte der Höheneinheit HE, beziehen sich auf die entsprechend korrespondierenden Frontplattenhöhen der Gehäuse (19"-Gehäusetechnik). 1 HE = 44,45 mm.
Technische Daten
Zugbelastung und Schlagfestigkeit: Die in der Tabelle angegebenen Werte F1, F2, L1 und L2 sind das Ergebnis von Bruchprüfungen mit den entsprechenden dynamometrischen Instrumenten unter den in der Abbildung dargestellten Bedingungen bei Umgebungstemperatur.
Sonderausführungen auf Anfrage
Sonderausführungen auf Anfrage
- RAL 7031 grauer Griff, matt
- Verchromter Griff, matt
