Ausführung
Material
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarzgrau, matt.
Druckknopf
Kunststoff Thermoplast (Polyamid PA), hellblau, glänzend.
Schrauben-Abdeckung
Kunststoff Thermoplast, schwarzgrau, matt. Montiert geliefert, demontierbar mit Schraubenzieher
Standardausführungen
Buchse Messing, Gewinde-Sackloch.

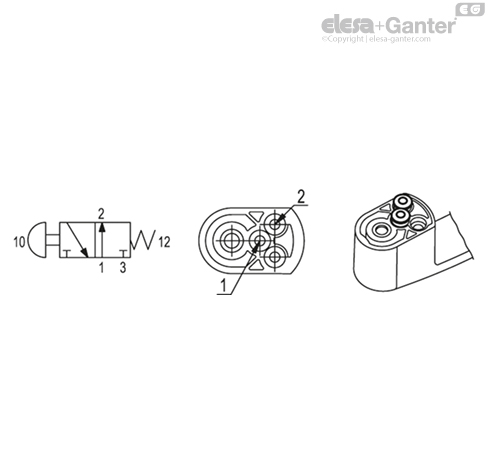

- EBR-PN-3/2-NO: Pneumatisches Wegventil ist offen. Die Betätigung des Knopfes stoppt den Luftdurchlass.

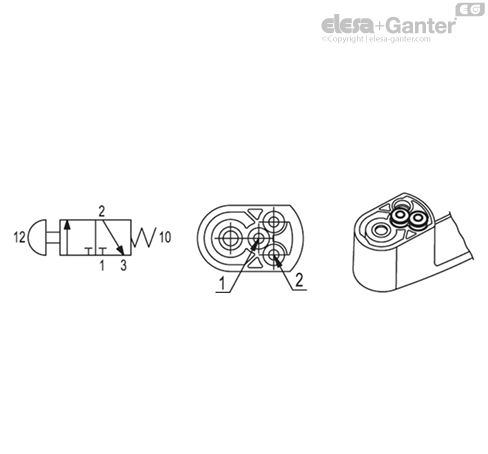

- EBR-PN-3/2-NC: Pneumatisches Wegventil ist geschlossen. Die Betätigung des Knopfes öffnet den Luftdurchlass.

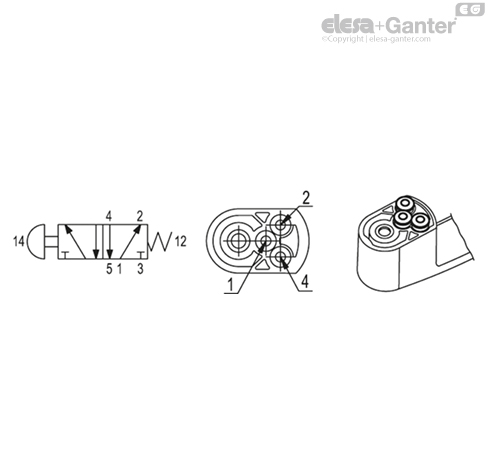

- EBR-PN-5/2: Durch Betätigung des Knopfes wird zwischen den beiden Luftauslasskanälen gewechselt.
Hinweis
Funktion
Die Bügelgriffe werden mit Schnellkupplungen für den direkten Anschluss von Pneumatikschläuchen mit Ø 4 mm geliefert.
Der Griff ermöglicht die direkte Steuerung eines einfachwirkenden (Ausführung 3/2) oder doppeltwirkenden (Ausführung 5/2) pneumatischen Antriebes. Die auf den Knopf, zur Betätigung des Ventils, aufzubringende Kraft ist unabhängig vom Betriebsdruck.
Die Bügelgriffe sind mit einer Entlüftungsfunktion ausgestattet.
EBR-PN Bügelgriffe können mit EBR Bügelgriffe kombiniert werden.
| Technische Eigenschaften |
|---|
| Betriebsmedium | Gefilterte Luft |
| Betriebsdruck | 2 ÷ 10 bar |
| Einsatztemperatur | -20° ÷ +80°C: Trockenluft 0° ÷ +80°C: Ölhaltige Luft |
| Normal-Nenndurchfluss | 130 N/min (6 bar, freie Abluft) |
| Betätigungskraft | 25 N (Unabhängig vom Betriebsdruck) |
| Nenndurchmesser Luftdurchlass | Ø 2.5 mm |
Technische Daten
Zugbelastung und Schlagfestigkeit: Die in der Tabelle angegebenen Werte F1, F2, L1 und L2 sind das Ergebnis von Bruchprüfungen mit entsprechenden dynamometrischen Instrumenten unter den in der Abbildung dargestellten Bedingungen bei Umgebungstemperatur.
