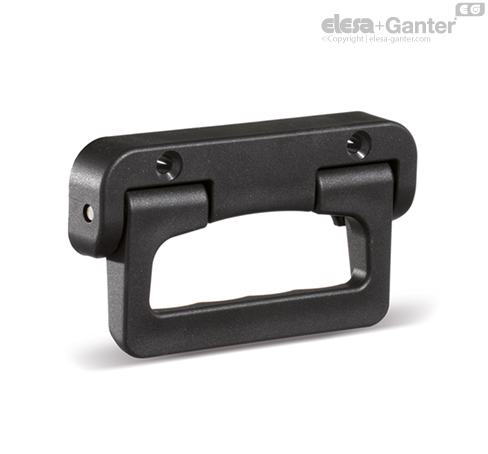

Ausführung
Material
Glasfaserverstärkter Thermoplast (Polyamid PA), RAL 9005 schwarz oder Grau RAL 7040 (C33), matt.
Standardausführung
Bohrung M6 für Senkschrauben (nicht im Lieferumfang enthalten).
Drehstift und Torsionsfeder
Stift, Edelstahl nichtrostend, 1.4305Feder, Edelstahl nichtrostend, 1.4319
Hinweis
Technische Daten

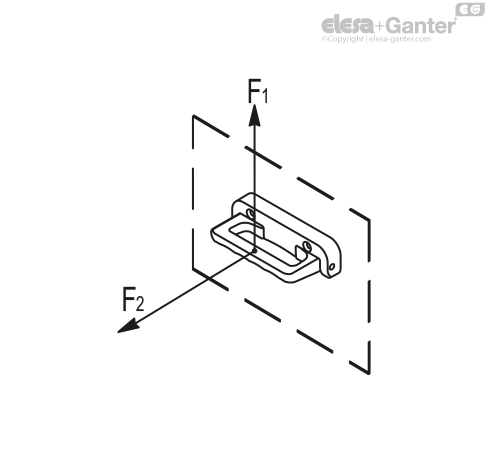

Belastungen: Die in der Tabelle angegebenen Werte F1 (Hebewiderstand) und F2 (Zugbelastung) sind Ergebnisse von Bruchprüfungen mit den entsprechenden dynamometrischen Instrumenten unter den in der Abbildung dargestellten Bedingungen bei Umgebungstemperatur.
Gebrauchsanweisung
Montagehinweis
Löcher mit Achsabstand von 80 +0,1 / -0,1 mm bohren.
